一、先導式安全閥概述

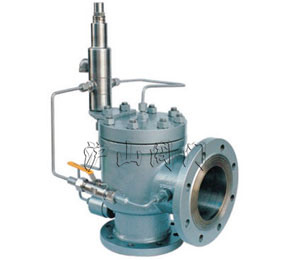

先導式安全閥是由一個主閥(安全閥)和一個先導閥(直接作用式安全閥)組成，主閥是真正的安全閥，而先導閥是用來感受受壓系統的壓力并使主閥開啟和關閉。要保證先導式安全閥的密封性能和其他各項性能指標，不但對主閥的閥座密封面和閥瓣密封面的平整度和表面粗糙度有嚴格的要求。而且對先導閥的閥座密封面和閥瓣密封面的平整度和和粗糙度有嚴格的要求,同時對壓縮彈簧的幾何尺寸、材料、熱處理也有嚴格的要求。這樣才能滿足密封比壓的要求。
二、先導式安全閥分類
先導式安全閥按結構形式來分，要分為垂錘式、杠桿式、彈簧式和先導式(脈沖式)；按閥體構造來分，可分為封閉式和不封閉式兩種。封閉式安全閥即排除的介質不外泄，全部沿著出口排泄到指定地點，一般用在有毒和腐蝕性介質中。對于空氣和蒸汽用安全閥，多采用不封閉式安全閥。對于安全閥產品的選用，應按實際密封壓力來確定。對于彈簧式安全閥，在一種公稱壓力(PN)范圍內，具有幾種工作壓力級的彈簧，訂貨時除注明安全閥型號、名稱、介質和溫度外，尚應注明閥體密封壓力，否則按大密封壓力供貨。
三、先導式安全閥操作原理
先導式安全閥可以設計成隨著它被供給能量或失去能量而使主閥開啟(排放)的兩種形式。若采用供能釋放原理，當萬一發生事故而失去能量時，將使主閥保持關閉。因此，在這種場合使用的先導式安全閥采用系統介質作為操作介質是安全的。不過，某些規范也允許采用外部操作介質，只要這些操作介質系由幾個獨立的能源供給，或者只要先導式安全閥的載荷是有限的。若采用失能釋放原理，失能將使主閥開啟。于是在這種情況下，先導閥的失效保護操作將不受操作介質的影響。 |
|
