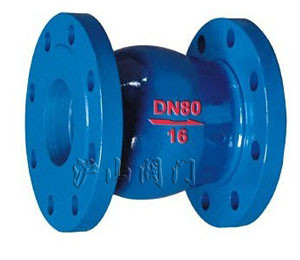

一、HC42X-16靜音式止回閥簡介
HC42X-16靜音式止回閥由閥體、閥座、導流體、閥瓣、軸瓦及彈簧等零件組成。內部流道采用流線型設計，壓力損失極小，閥瓣啟閉行程很短，停泵啟閉行程很短，停泵時可快速關閉，防止巨大的水錘聲，形成靜音效果。該閥主要用于給水、排水、消防、暖通系統，可安裝于水泵出口處，以防止介質倒流及水錘對泵的損壞。
二、HC42X-16靜音式止回閥特點：
1、該閥結構采用最緊湊的設計，重量輕而間距短;
2、流體式的閥盤減輕了運動部件的重量，使用時也能對任何水力的變化產生迅速的響應，確保管路安全;
4、結構符合流體動力學設計，便于壓力恢復，水頭損失極小;
5、密封面可根據不同介質和工況條件，采用金屬硬密封和橡膠密封，使密封更加可靠;
6、彈簧及軸承部分被封閉于倒流體內，不受水流沖擊影響，大大延長使用壽命;
7、不受任何安裝角度的限制，可水平、垂直或傾斜安裝。
三、HC42X-16靜音式止回閥原理介紹：
HC42X-16靜音式止回閥作用是只允許介質向一個方向流動，而且阻止方向流動。通常這種閥門是自動工作的，在一個方向流動的流體壓力作用下，閥瓣打開;流體反方向流動時，由流體壓力和閥瓣的自重合閥瓣作用于閥座，從而切斷流動。
HC42X-16靜音式止回閥在完全打開的狀況下，流體壓力幾乎不受阻礙，因此通過閥門的壓力降相對較小。該閥的閥瓣座落位于閥體上閥座密封面上。此閥門除了閥瓣可以自由地升降之外，其余部分如同截止閥一樣，流體壓力使閥瓣從閥座密封面上抬起，介質回流導致閥瓣回落到閥座上，并切斷流動。根據使用條件，閥瓣可以是全金屬結構，也可以是在閥瓣架上鑲嵌橡膠墊或橡膠環的形式。
|
