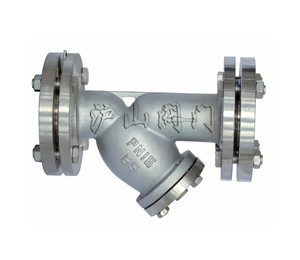

一、Y型過濾器產品概述：
Y型過濾器可有效去除管路流體中的機械雜質，用于過濾對不銹鋼或鑄鐵無腐蝕作用的流動液體。
二、運用場合
Y型過濾器適用于循環冷卻水系統、熱交換系統、空調制冷系統、集中供暖系統、熱水鍋爐系統等，適用行業包括建筑、化工、電力、冶金、橡膠、造紙、輕紡、煤炭、食品等行業。過濾器要求流經水處理儀的介質溫度不可超過225℃。
三、Y型過濾器產品特點：
1、結構簡單，可靠性強。
2、拆裝方便，易清洗、維護。
3、濾網規格多，滿足不同場合過濾要求。
4、價格低廉，使用壽命長。
四、Y型過濾器產品型號說明：
該設備按進出水口公稱通徑分，常規產品有DN50mm ～DN600mm等共14種規格。公稱壓力為1.6MPa。按結構形式分為Y型和T型兩種。
五、Y型過濾器結構及外形尺寸：
Y型過濾器主要由進出口法蘭、殼體、過濾部件和法蘭蓋等組成，其基本結構及外形尺寸如圖所示。將法蘭蓋取下，即可取出過濾部件進行清洗，除去濾網上截留下來的雜質。
六、Y型過濾器技術性能參數：
1、公稱壓力：1.6MPa(其他規格可特制);
2、工作溫度：≤225℃;
3、濾網規格：10～120目/英寸可選，默認規格為20目。
七、Y型過濾器安裝、使用：
1、安裝Y型過濾器時應注意使殼體上的箭頭方向(水平或向下)與介質的流動方向一致，并使法蘭蓋始終向下，以便于開蓋時排污。
2、建議設置旁通，以便在過濾器進行清洗或故障時不影響系統的正常運行。
3、Y型過濾器與執行機構或儀表之間應有一定距離，一般為公稱通徑的6～10倍以上。
4、Y型過濾器與水處理設備配套使用時，應安裝在水處理設備進水口之前。
5、過濾部件須定期清洗，清洗周期及清洗劑由用戶根據使用條件自行決定。
|
