Z

執行機構

H

結構形式

-公稱壓力

閥體材質

公稱通徑

Z系列氣動調節閥

J:氣動薄膜執行機構
R:電動3810L執行機構
D:電動PSL執行機構

H直行程

W:標準型微小流量調節閥
WG:帶散熱型微小流量調節閥
WV:波紋管型微小流量調節閥
WD:低溫型微小流量調節閥

PN16=16
CL150LB=150 LB
JIS10K=10K

C=WCB
LC=LCB
P=CF8
PL=CF3
R=CF8M
RL=CF3M
D=特殊材質

DN25= DN25
NPS1〞=NPS1〞

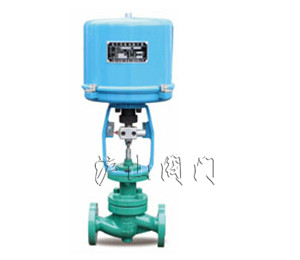

如：Z型電動小流量調節閥，壓力PN16，閥體材料為WCB，公稱通徑DN50，型號為：ZRHW-16C DN50

流量特性

直線、等百分比、快開

可調范圍

30:1

額定CV值

CV 0.01~1.0

允許泄漏量

硬密封:IV級（0.01% 閥額定容量）
泄漏量標準:GB/T 4213

額定流量系數Cv

等百分比

0.25

0.1

0.4

0.63

1.0

直線

0.01

0.04

0.1

0.16

0.25

0.1

0.4

0.63

1.0

公稱通徑

行程

可選流量系數Cv（★符合IEC ●推薦）

DN15

16mm

●

●

●

●

●

●

★

★

★

DN20

●

●

●

●

●

●

★

★

★

DN25

●

●

●

●

●

●

★

★

★

電動執行機構

3810L-08
