產品名稱：
|

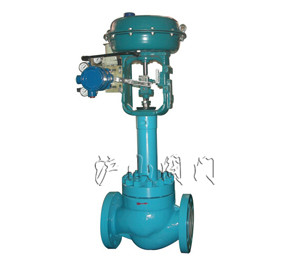

波紋管密封小口徑單座調節閥
|
產品型號：
|
HLSW
|
|
驅動方式：
|
電動
|
連接形式：
|
法蘭
|
|
結構形式：
|
單座柱塞型
|
密封材料：
|
橡膠
|
|
常用材質：
|
碳鋼、不銹鋼
|
技術咨詢：
|
021-31007323
|
一、波紋管密封小口徑單座調節閥概述
波紋管密封小口徑單座調節閥，上閥蓋采用波管紋密封結構，可徹底消除工藝介質從閥桿運動間隙向外泄漏的可能性，這是波紋管密封閥的顯著特點之一，由于波紋管元件本身變形性和卓著的抗老化性，這種電動單座調節閥完全克服了填料密封閥通常存在的填料老化和溫差敏感等弱點。其次，采用波紋管一填料雙重密封結構，安全可靠性更好。因此，它在劇毒，強腐蝕性，放射性等稀有特殊介質的自動控制系統中得到廣泛應用。電動調節閥配用多彈簧式薄膜執行機構，其結構緊湊，輸出力大。
二、波紋管密封小口徑單座調節閥主要性能
泄 漏 量： 金屬閥座：符合標準ANSI B16.104IV級， 小于額定Cv的0.01%;
軟閥座： 符合標準ANSI B16.104Ⅵ級， 小于額定Cv的10-7;
快開閥芯：小于額定Cv的10-7
回 差： 3%(帶定位裝置); 5%(不帶定位裝置)
線 性： ±3%(帶定位裝置); ±11%(不帶定位裝置)
備注：采用標準的V型聚四氟乙烯填料。
三、波紋管密封小口徑單座調節閥閥內組件
閥芯型式：?jiǎn)巫烷y芯
流量特性：金屬密封--等百分比特性(%CF)和線性特性(LCF)、Cv值從0.04~14的高精度流量特性符合IEC534-2-1976標準
流量特性：軟 密 封--等百分比特性(%TF)和線性特性(LTF)
材 料：不銹鋼(1Cr18Ni9Ti、1Cr18Ni12Mo2Ti、17-4PH、9Cr18、316L)、不銹鋼堆焊司太萊合金等
波紋管材料：1Cr18Ni9Ti、1Cr18Ni12Mo2Ti、316L
四、波紋管密封小口徑單座調節閥執行機構
型 式：HA多彈簧薄膜執行機構
膜片材料：乙丙橡膠夾尼龍布、丁腈橡膠夾尼龍布
彈簧范圍：20~100、80~240Kpa
供氣壓力：140~400Kpa
氣源接口：RC1/4"
環境溫度：-30~+70℃
