產品名稱：
|

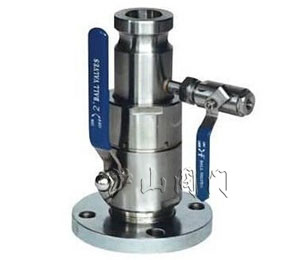

CQA-25P槽車專用球閥
|
產品型號：
|
CQA-25P
|
|
驅動方式：
|
手動
|
連接形式：
|
法蘭
|
|
結構形式：
|
固定式
|
密封材料：
|
硬質合金、不銹鋼
|
|
壓力范圍：
|
2.5MPa
|
公稱通徑：
|
DN25、DN50
|
|
常用材質：
|
不銹鋼
|
技術咨詢：
|
021-31007323
|
一、槽車專用球閥--概述
CQA-25P槽車專用球閥采用了單浮動球體固定封圈技術的燃?xì)獠圮噷Ｓ醚b卸球閥，其與槽車緊急切斷閥和裝卸管總成配套使用，具有啟閉快速，密封可靠的特點，作為控制槽車裝車/卸車時介質流通和截斷的裝置。
二、槽車專用球閥--設計參數
法蘭連接：JB/T79-94、GB9113-2000
結構長度：GB12221-89
三、槽車專用球閥--主要零件材料
|
閥體
|
球體、閥桿
|
密封圈
|
填料
|
|
不銹鋼
|
不銹鋼
|
增強聚四氟乙烯
|
聚四氟乙烯
|
四、槽車專用球閥--主要性能參數
|
公稱壓力
|
殼體試驗
|
密封試驗
|
適用介質
|
適宜溫度
|
|
2.5
|
3.75
|
2.75
|
液化氣、液氨等
|
-40~+80℃
|
|
4.0
|
6.0
|
4.4
|
五、槽車專用球閥--性能規范
|
公稱壓力PN
|
1.6
|
2.5
|
MPa
|
|
殼體試驗壓力
|
2.4
|
3.75
|
|
氣密封試驗壓力
|
1.76
|
2.75
|
|
低壓氣密封試驗壓力
|
0.5~0.7
|
|
適用介質
|
液化氣、液氨
|
|
適用溫度
|
-40~+80℃
|

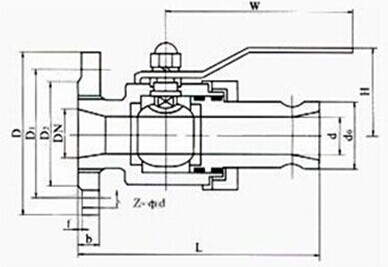

六、CQA-25P槽車專用球閥--主要外形尺寸和連接尺寸
|
PN
|
DN
|
d
|
L
|
H
|
D
|
D1
|
D2
|
b
|
f
|
Z-фd
|
W
|
|
2.5MPa
|
25
|
22
|
194
|
78
|
115
|
85
|
65
|
16
|
2
|
4-14
|
150
|
|
2.5MPa
|
50
|
46
|
230
|
88
|
160
|
125
|
100
|
20
|
3
|
4-18
|
180
|
