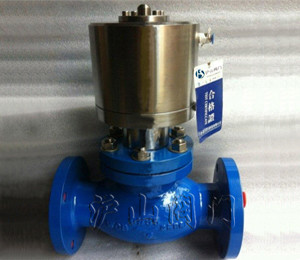

JDQ41Y氣動程控切斷閥


JDQ41Y氣動程控切斷閥
  質量穩定:實行全過程質量監控,細致入微,全方位檢測!

價格合理:高效內部成本控制,減少了開支,讓利于客戶!

交貨快捷:先進生產流水線,充足的備貨,縮短了交貨期!
銷售:021-31007323
傳真:021-33321522
技術:021-31007323

產品說明   服務承諾   訂貨流程


  產品名稱 JDQ41Y氣動程控切斷閥   產品型號 JDQ41Y
  驅動方式 氣動   連接形式 法蘭
  結構形式 直通式   密封材料 硬質合金
  壓力范圍 1.6-16.0MPa   公稱通徑 DN15-DN200
  常用材質 碳鋼、不銹鋼   技術咨詢 021-31007323




 一、氣動程控切斷閥--概述

JDQ41Y氣動程控切斷閥是一種能在各種管路上做遠距離、快速開啟和切斷的閥門。

二、氣動程控切斷閥--性能規范

規格(DN)

15-200

MPa

公稱壓力

1.6-16.0

密封試驗壓力

1.1(倍)

閥體強度試驗壓力

1.5(倍)

工作溫度(℃)

-40∽100 / -40∽425

適用介質

水、蒸汽、油品、氣體

結構長度

GB12221-89/ GB12233

法蘭標準

JB/T79-94

 三、氣動程控切斷閥--作用原理及結構說明

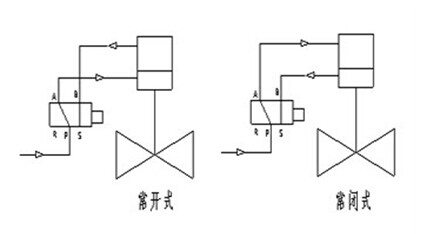

當控制器按事先編好的程序對某個氣源換向閥輸出一個信號,該換向閥動作,使帶壓儀表氣源通過換向閥的切換進入氣動執行機構的氣缸上腔或下腔,推動活塞運動使閥們開啟或關閉。閥門的操作連接方式(如圖所示)。

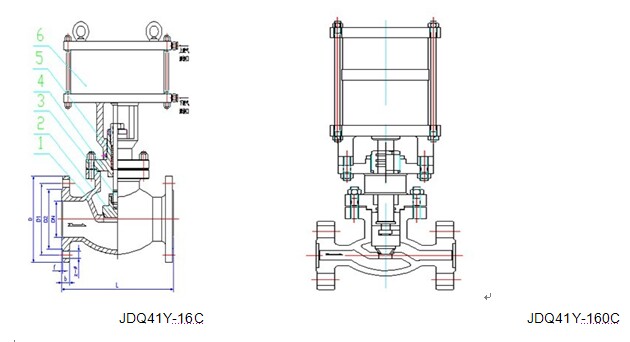

四、氣動程控切斷閥--主要外型與連接尺寸(參照構圖)

1. 連接尺寸 (mm) JDQ41Y-16C

DN

L

D

D1

D2

b

z-Ф

15

130

95

65

45

14

4-Ф14

25

160

115

85

65

16

4-Ф14

32

180

135

100

75

18

4-Ф18

40

200

145

110

85

18

4-Ф18

50

230

160

125

100

20

4-Ф18

65

290

180

145

120

20

4-Ф18

80

310

195

160

135

22

8-Ф18

100

350

215

180

155

24

8-Ф18

2. 連接尺寸 (mm) JDQ41Y-160C

DN

L

D

D1

D2

D6

b

z-Ф

15

170

110

75

62

35

24

4-Ф18

20

190

130

90

62

45

26

4-Ф23

25

210

140

100

72

50

28

4-Ф23

32

230

165

115

85

65

30

4-Ф25

40

260

175

125

92

75

32

4-Ф27

50

300

215

165

132

95

36

8-Ф25



五、氣動程控切斷閥--主要零件材料:



1.閥體

WCB

2.閥瓣

WCB

3.閥桿

305

4.上蓋

WCB

5.填料

F4

6.氣缸

WCB/QT450



六、保管、安裝及使用的注意事項:


1
、閥門通路兩端必須加防護蓋,存放在干燥、通風的室內,如長期存放應經常檢查,防止銹蝕;
2
、閥門在安裝前不要拿掉防塵蓋,使閥內無污物存在;
3
、閥門可安裝在水平或垂直的管道上使用,安裝時去掉防塵蓋,管路先用空氣吹干凈,以免污物帶進閥腔內;
