產品名稱：
|

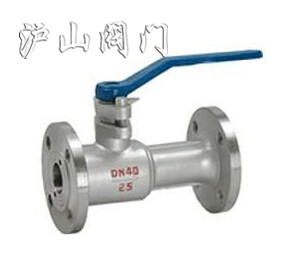

Q41MF球閥式排污閥
|
產品型號：
|
Q41MF
|
|
驅動方式：
|
手動
|
連接形式：
|
法蘭
|
|
適用介質 ：
|
蒸汽、水、氣體、導熱油
|
密封材料：
|
不銹鋼
|
|
壓力范圍：
|
1.6-4.0Mpa
|
公稱通徑：
|
DN40-DN50
|
|
常用材質：
|
碳鋼、不銹鋼
|
技術咨詢：
|
021-31007323
|
一、Q41MF球閥式排污閥概述：
Q41M球閥式排污閥是采用新型密封材料為閥座，經同類產品聚氟乙烯的球閥，使用壽命提高了3-5倍。具有性能穩定，密封可靠，磨擦力小，開關輕便，耐高溫，耐磨，耐腐蝕，使用壽命長等優點，高球閥與截止閥，旋塞閥，排污閥，結構長度相符，擴大了球閥使用范圍，廣泛用于石油，化工，橡膠，造紙，特藥等行業。可替代截止閥，柱塞閥，快速排污閥。 蒸汽、水、氣體、導熱油等，高溫度可達350℃，閥門外形主要連接尺寸按截止閥、柱塞閥、閘閥、排污閥標準設計。
二、 Q41MF球閥式排污閥外形尺寸：
|
公稱通徑DN（mm）
|
球閥式主要尺寸
|
|
L
|
D
|
D1
|
D2
|
B
|
Z-Φd
|
H
|
L0
|
|
20
|
150
|
105
|
75
|
55
|
16
|
4-14
|
110
|
160
|
|
25
|
160
|
115
|
85
|
65
|
16
|
4-14
|
120
|
160
|
|
32
|
180
|
135
|
100
|
78
|
18
|
4-18
|
145
|
160
|
|
40
|
200
|
145
|
110
|
85
|
18
|
4-18
|
155
|
250
|
|
50
|
230
|
160
|
125
|
100
|
20
|
4-18
|
175
|
300
|
|
65
|
290
|
180
|
145
|
120
|
20
|
4-18
|
195
|
300
|
|
80
|
310
|
195
|
160
|
135
|
22
|
8-18
|
225
|
320
|
|
100
|
350
|
215
|
180
|
155
|
24
|
8-18
|
250
|
320
|
|
125
|
400
|
245
|
210
|
185
|
26
|
8-18
|
270
|
320
|
|
150
|
480
|
280
|
240
|
210
|
28
|
8-23
|
290
|
320
|
三、Q41MF球閥式主要技術參數
|
PN1.6（16）
|
整體法蘭高溫球閥（替代截止閥、柱塞閥）
|
|
球閥適用介質
|
水、氣體、蒸氣、油品
|
|
Q41MF球閥式閥體材料
|
HT200
|
|
球閥工作溫度
|
≤300℃
|
四、Q41MF球閥式主要規格型號
|
型號
|
公稱壓力
（Mpa）
|
試驗壓力（Mpa）
|
工作溫度
（℃）
|
適用介質
|
|
強度（水）
|
密封（水）
|
氣密封
|
|
Q41MF-1.6
|
1.6
|
2.4
|
1.8
|
0.6
|
≤250
|
蒸氣、氣
水、油品、煤氣、天
然氣、氨
堿、醋酸
銅、氨液
|
|
Q41MF-2.5
|
2.5
|
4.0
|
4.42.8
|
≤300
|
