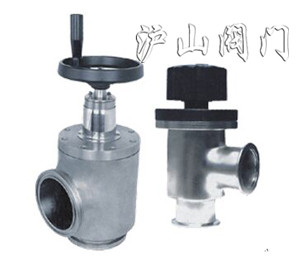

GD型高真空擋板閥


GD型高真空擋板閥
  質量穩定:實行全過程質量監控,細致入微,全方位檢測!

價格合理:高效內部成本控制,減少了開支,讓利于客戶!

交貨快捷:先進生產流水線,充足的備貨,縮短了交貨期!
銷售:021-31007323
傳真:021-33321522
技術:021-31007323

產品說明   服務承諾   訂貨流程

產品名稱 GD型高真空擋板閥

產品型號

GD型

適用介質

純凈空氣等非腐蝕性氣體  連接形式: 法蘭
適用溫度

            -25~+150

 公稱通徑 DN10-DN50

常用材質

碳鋼、不銹鋼

技術咨詢

021-31007323

一、GD型高真空擋板閥概述

GD型高真空擋板閥用于接通或切斷真空管路中的氣流。適用介質為純凈空氣和非腐蝕性氣體。高真空擋板閥按軸封結構可分GD-J型橡膠軸封和GD-J(b)型波紋管軸封兩種。按通導形式可分GD-J為角通型式,GD-S為帶預抽口的三通型式。GDQ型氣動高真空擋板閥用于接通或切斷真空管路中的氣流。適用介質為純凈空氣和非腐蝕性氣體。帶反饋信號裝置。

二、主要技術性能

適用范圍

105~1.3×10-4Pa(軸封為橡膠)
 105~1.3×10-5Pa(軸封為波紋管)

閥門漏率

≤1.3×10-4Pa.L/S.(軸封為橡膠)
 ≤1.3×10-5Pa.L/S.(軸封為波紋管)

適用溫度

                                                 -25~+80℃(丁腈橡膠)
                                                 -30~+150℃(氟橡膠)

三、主要零件材料

閥體、閥蓋、閥桿:鋁合金、碳鋼或不銹鋼
密封件:丁腈橡膠、氟橡膠、波紋管(軸封)。

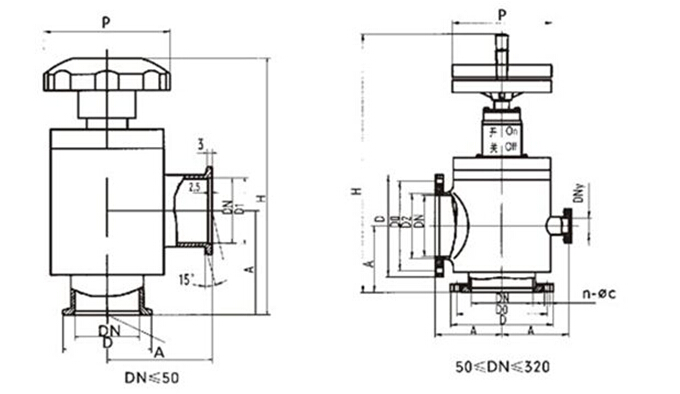

四、外形及連接尺寸





快卸法蘭連接

Model
型號

DN

D1

D

A

H

P

法蘭標準

GD-J10(b)

10

12.2

30

40

124.5

60

GB4982

GD-J16(b)

16

17.2

30

40

124.5

60

GD-J25(b)

25

26.2

40

50

134.5

78

GD-J32(b)

32

34.2

55

58

153

78

GD-J40(b)

40

41.2

55

65

160.5

78

GD-J50(b)

50

52.2

75

70

203

78

活套法蘭連接

Model
型號

DN

D1

Do

D2

A

P

H

n-φc

Dny預抽口

法蘭標準

GD-J50

50

110

90

55

70

78

203

4-φ9

GB6070

GD-J63

63

130

110

68

88

160

380

4-φ9

GD-J80

80

145

125

85

98

160

400

8-φ9

GD-J100

100

165

145

105

108

160

420

8-φ9

GD-J(S)160

160

225

200

165

158

160

575

8-φ11

DN40 GB4982

GD-J(S)200

200

285

260

208

200

160

655

12-φ11

DN50 GB6070

GD-J(S)250

250

335

310

258

208

250

690

12-φ11

DN63 GB6070

GD-J(S)320

320

425

395

328

250

250

785

12-φ14

DN80 GB6070

GD-J(S)150

150

220

195

156

158

160

575

8-φ12

DN40 GB4982

JB919

GD-J(S)300

300

380

350

308

250

250

785

8-φ14

DN80 GB6070

JB919
