產品名稱：
|

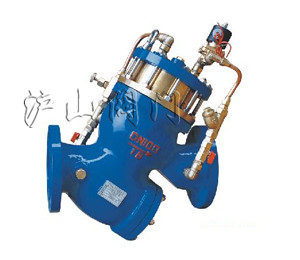

YQ98006活塞式電磁控制閥
|
產品型號：
|
YQ98006
|
|
適用介質：
|
水
|
連接形式：
|
法蘭
|
|
適用溫度：
|
0～80℃
|
公稱通徑：
|
DN50-DN400
|
|
常用材質：
|
鑄鐵、鑄鋼、不銹鋼
|
技術咨詢：
|
021-31007323
|
一、過濾活塞式電磁控制閥概述
YQ98006活塞式電磁控制閥由主閥、電磁導閥、針閥、球閥、微形過濾器組成水力控制接管系統。通過電磁導閥可以實現對閥門開啟和關閉的遙控。當閥門從進口端給水時，水流流過針閥進入主閥上腔控制室，當電磁導閥打開時，控制室內的水經電磁導閥、球閥流出。球閥開度大于針閥開度，主閥上腔控制室內壓力變低，主閥處于全開狀態。當電磁導閥關閉時，主閥上腔控制室的水不能流出，控制室升壓，推動活塞關閉主閥。本產品利用導閥控制閥門的開啟和關閉，反映準確快速，采用三向電磁閥，維護簡單。安裝于各類給水系統的管道上。
二、過濾活塞式電磁控制閥優點
1、消除水錘效果好。將緩開、速閉消除水錘的技術原理一體化，防止開泵水錘和停泵水錘的產生。
2、操作方便。只需操作水泵電機啟閉按扭，閥門即按照水泵操作規程實現自動開閉。
3、節能效果好。閥體采用了全通道流線型直流式設計，壓力損失小、流量大、具體積小、重量輕。
三、過濾活塞式電磁控制閥主要閥門零件材質如下表：
|
零件名稱
|
材質
|
|
閥體、閥蓋
|
鑄鐵、鑄鋼、不銹鋼
|
|
閥座
|
錫青銅、不銹鋼
|
|
閥瓣
|
碳鋼、不銹鋼+丁腈橡膠
|
|
閥桿
|
鋁青鋼、鉻不銹鋼
|
|
活塞
|
鉻不銹鋼+丁腈橡膠
|
|
過濾網
|
不銹鋼
|
|
彈簧
|
不銹鋼
|
四、過濾活塞式電磁控制閥技術參數表：
|
技術參數
|
|
|
公稱壓力
|
1.0MPa、1.6 MPa、2.5 MPa
|
|
公稱通徑
|
40 50 65 80 100 125 150 200 300 400
|
|
低動作壓力
|
≥0.04 MPa
|
|
緩閉時間
|
3～60s（可調）
|
|
介質溫度
|
0～80℃
|
|
適用介質
|
水 (如使用海水中訂貨需注明)
|
五、過濾活塞式電磁控制閥規格尺寸
|
DN
|
50
|
65
|
80
|
100
|
125
|
150
|
200
|
250
|
300
|
350
|
400
|
|
L
|
250
|
280
|
335
|
380
|
425
|
480
|
750
|
660
|
740
|
810
|
860
|
