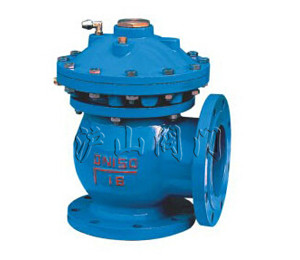

產品名稱：
|
隔膜式快開排泥閥
|
產品型號：
|
JM744X
|
|
適用介質：
|
水
|
連接形式：
|
法蘭
|
|
壓力范圍：
|
1.0～1.6MPa
|
公稱通徑：
|
DN100-DN400
|
|
常用材質：
|
灰鑄鐵、球墨鑄鐵、鑄鋼
|
技術咨詢：
|
021-31007323
|
一、JM744X隔膜式快開排泥閥概述：
快開排泥閥是一種由液壓源或氣動源作執行機構的角型截斷類閥門。通常成排安裝在沉淀池底部外側壁，用以排除池底沉淀的泥砂和污物。該閥由泥龍強化橡膠隔膜將閥門分為兩個腔室，接通液壓或氣動源，采用電動或手動二位四通換向閥控制，實現快速排泥。氣動快開排泥閥將隔膜代替活塞，無運動摩檫，更適用于泥漿等顆粒介質，大大提高了閥門的使用壽命。
二、JM744X隔膜式快開排泥閥主要技術參數
|
公稱壓力MPa
|
試驗壓力MPa
|
液壓缸
工作介質
|
適用溫度
|
適用介質
|
|
1.0
|
1.5
|
1.1
|
清水、氣
|
≤80℃
|
水、污水
|
|
1.6
|
2.4
|
1.76
|
三、JM744X隔膜式快開排泥閥主要性能參數
|
公稱通徑
|
100～400mm
|
|
低驅動壓力
|
0.15MPa
|
|
法蘭標準
|
GB/T 17241.6 GB/T 9113
|
|
試驗標準
|
GB/T 13927 API598
|
四、JM744X隔膜式快開排泥閥主要零件材料：
|
零件名稱
|
閥體、閥蓋
|
膜片壓板、閥盤
|
閥桿
|
膜片
|
|
材料
|
灰鑄鐵、球墨鑄鐵、鑄鋼
|
球墨鑄鐵、青銅
|
不銹鋼
|
尼龍強化橡膠
|

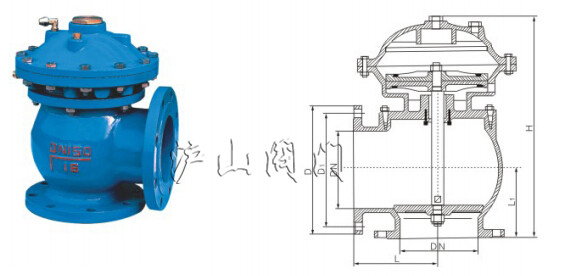

五、JM744X隔膜式快開排泥閥主要連接尺寸：
|
公稱通徑
mm
|
尺 寸mm
|
|
H
|
L
|
L1
|
|
100
|
370
|
160
|
120
|
|
150
|
440
|
190
|
150
|
|
200
|
530
|
225
|
190
|
|
250
|
615
|
260
|
220
|
|
300
|
785
|
280
|
260
|
|
350
|
880
|
315
|
300
|
|
400
|
970
|
340
|
340
|
六、JM744X隔膜式快開排泥閥故障排除方法：
|
故障現象
|
檢查內容
|
處理方法
|
|
閥門不能
正常啟閉
|
電磁換向閥的輸入電壓是否正常。
|
按說明書要求輸入電壓
|
|
2、接插是否完好，接管有無泄漏，管路是否接錯。
|
糾正接管泄漏問題按說明書要求接好管路
|
|
密封件有無破損，驅動壓力是否正常
|
更換密封件，調試壓力
|

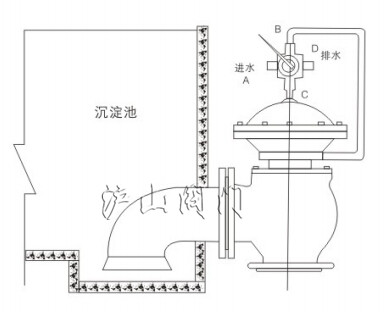

七、JM744X隔膜式快開排泥閥典型安裝示意圖：
