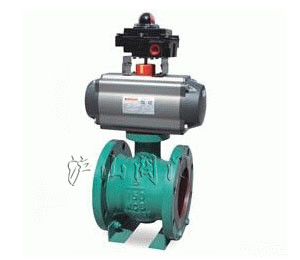

ZJRP氣動偏心旋轉閥


ZJRP氣動偏心旋轉閥
  質量穩定:實行全過程質量監控,細致入微,全方位檢測!

價格合理:高效內部成本控制,減少了開支,讓利于客戶!

交貨快捷:先進生產流水線,充足的備貨,縮短了交貨期!
銷售:021-31007323
傳真:021-33321522
技術:021-31007323

產品說明   服務承諾   訂貨流程



  產品名稱 ZJRP氣動偏心旋轉閥   產品型號 ZJRP
  驅動方式 氣動   連接形式 法蘭
  結構形式 偏心   密封材料 金屬夾石墨密封
  壓力范圍 1.6~4.0MPa   公稱通徑 DN50-DN300
  常用材質 碳鋼、不銹鋼   技術咨詢 021-31007323



一、ZJRP氣動偏心旋轉閥介紹

ZJRP氣動偏心旋轉閥(凸輪撓曲調節閥)由執行機構和偏心旋轉閥組成,是一種由部分球閥板繞 偏心軸心旋轉來控制流體的角行程調節閥。閥芯的回轉中心不與旋轉軸同心,可減少磨損,延長 使用壽命,閥芯后部設有一個導流翼,有利于流體穩定流 動,具有良好的穩定性。其次,還有流量大,可調范圍廣 等特點。廣泛應用于石油、化工、電力、冶金、鋼鐵、造紙、醫藥、食品、紡織、輕工等行業。

二、ZJRP氣動偏心旋轉閥標準規格

閥體型式:直通鑄造偏心球形閥
閥芯型式:偏心弓型截球體
公稱通徑:DN50 ~300 NPS 2〞~12〞
公稱壓力:PN16 ~40 CLASS 150LB ~300LB
連接方式:法蘭 FF、RF、RTJ、等.
對夾式
閥蓋形式:一體式
填 料:V型聚四氟乙烯、柔性石墨填料等
密 封 墊:金屬夾石墨密封
執行機構:氣動:氣動活塞式執行機構、氣動薄膜執行機構
表面涂漆:綠色 丙稀酸聚胺酯磁漆

三、ZJRP氣動偏心旋轉閥型號編制

Z 執行機構 R 結構形式 -公稱壓力 閥體材質 公稱通徑
Z系列調節閥 S:氣動活塞執行機構
J:氣動薄膜執行機構
A:電動DTR執行機構
R:電動3810R執行機構
R
角行程

P:標準型全腔偏心旋轉調節閥
PF:軟密封偏心旋轉調節閥
RP:縮腔型偏心旋轉調節閥

PN16=16
CL150LB=150 LB

C=WCB
LC=LCB
P=CF8
PL=CF3
R=CF8M
RL=CF3M
D=特殊材質

DN50= DN50
NPS2〞=NPS2〞

如:氣動活塞式偏心旋轉調節閥,壓力PN16,閥體材料為WCB,公稱通徑DN50,型號為:ZSRP-16C DN50

四、ZJRP氣動偏心旋轉閥性能

流量特性 近似等百分比
可調范圍 全腔型 100:1 縮腔型 40:1
額定CV值 全腔型CV 14~1750 縮腔型CV 6-700
行程 全開 60°
允許泄漏量 硬密封:IV級(0.01% 閥額定容量) 軟密封:VI級(氣泡級)
基本誤差% 氣動 ±2 電動±2.0
回差% 氣動 ≤1.5 電動≤1.0
死區% 氣動 ≤0.6 電動≤1.0

五、ZJRP氣動偏心旋轉閥選用參數表

公稱通徑DN(mm) 25 40 50 65 80 100 125 150 200 250 300
額定流量系數Cv 全腔型 14 30 55 100 135 230 320 500 850 1300 1750
縮腔型 6 12 20 40 54 92 128 200 340 520 700
雙作用氣動執行機構 氣源壓力 400KPa
型號

扭矩(N.M)

PTFE填料,金屬密封允許壓差 單位MPa
ATD63 23.5 2.35 0.94
ATD75 46.5 5.0 2.84 1.49 0.57 0.33
ATD88 73.2     2.39 0.99 0.62
ATD100 106       1.54 0.99 0.30 0.19
ATD125 221           1.29 0.80 0.39
ATD160 453           2.84 1.79 0.89 0.47 0.26 0.14
單作用氣動執行機構 氣源壓力 400KPa
型號

扭矩(N.M)

PTFE填料,金屬密封允許壓差 單位MPa
ATS75 26.5 0.19
ATS88 44 1.19 0.09
ATS100 60.7 3.97 1.59 0.81 0.11
ATS125 126     2.19 0.89 0.59
ATS160 269         1.39 0.53 0.34
ATS200 467           2.84 1.79 0.89 0.47 0.26 0.14
