產品名稱：
|
卡箍球閥
|
產品型號：
|
Q81F
|
|
驅動方式：
|
手動
|
連接形式：
|
卡箍
|
|
壓力范圍：
|
0.6-6.4MPa
|
公稱通徑：
|
DN15-DN100
|
|
常用材質：
|
不銹鋼
|
技術咨詢：
|
021-31007323
|
一、卡箍球閥簡介
Q81F卡箍球閥皆經過了精密的檢驗流程和嚴格的品質管理，流道經過精密拋光和除菌處理，采用了全包的F4密封，沒有死角且容易清洗。衛生級快裝球閥閥體采用不銹鋼精制而成，流道內壁0.5um電子拋光，保持流體暢通無阻。密封面采用的全包PTFE沒有死角，保證衛生。Q81F卡箍球閥廣泛應用于啤酒工程、食品工程、化學工程、制藥工程、生物工程和水處理工程等領域。

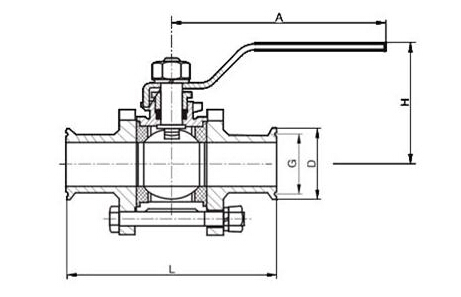

二、卡箍球閥主要連接尺寸及重量 單位：mm
|
SIZE
|
1/2"
|
3/4"
|
1"
|
1-1/4"
|
1-1/2"
|
2"
|
2-1/2"
|
3"
|
4"
|
|
PORT
|
9.6
|
15.9
|
22.2
|
28.5
|
34.9
|
47.5
|
60.2
|
72.9
|
97.4
|
|
L
|
75
|
90
|
100
|
110
|
125
|
150
|
190
|
220
|
270
|
|
D
|
25.0
|
25.0
|
50.4
|
50.4
|
50.4
|
63.9
|
77.4
|
90.0
|
118.9
|
|
S
|
2.024
|
2.24
|
43.60
|
43.60
|
43.60
|
56.30
|
70.60
|
83.30
|
110.30
|
|
H
|
64
|
67
|
83
|
89
|
100
|
108
|
150
|
161
|
180
|
|
T1
|
-
|
-
|
2.85
|
2.85
|
2.85
|
2.85
|
2.85
|
2.85
|
2.85
|
|
T2
|
3.63
|
3.63
|
4.75
|
-
|
-
|
-
|
-
|
-
|
-
|
|
E
|
125
|
125
|
140
|
140
|
200
|
200
|
250
|
250
|
290
|
三、卡箍球閥主要零件材料
|
零件名稱
|
材質
|
|
閥體
|
不銹鋼CF8M
|
|
密封圈
|
聚四氟乙烯PTFE
|
|
閥蓋
|
不銹鋼CF8M
|
|
球體
|
不銹鋼SS316
|
|
閥桿
|
不銹鋼SS316
|
|
螺母
|
不銹鋼SS304
|
|
墊圈
|
不銹鋼SS304
|
|
手柄套
|
塑料
|
|
手柄
|
不銹鋼SS304
|
|
閥桿螺母
|
不銹鋼SS304
|
|
填料壓蓋螺母
|
不銹鋼SS304
|
|
掛鎖裝置
|
不銹鋼SS304(OQTION)
|
|
止推墊圈
|
聚四氟乙烯PTFE
|
|
螺栓
|
不銹鋼SS304
|
專業制造、專業服務，滬山為你創造更多價值
不斷提升服務質量，精益求精，“真誠的服務”是滬山永恒的主題。滬山嚴格按照 ISO9001-2000 質量體系認證要求，質量嚴格把關，責任到人，確保生產、銷售、服務的健康運行。加強與用戶溝通，竭誠為廣大客戶提供優質產品，至善至美服務，特此我廠做出如下承諾：
產品標準
產品嚴格按照中國 GB、HG 標準和美國 API 等標準設計、制造、驗收。密封面硬度達到國家規定要求，寬度超過國家標準。
售前服務
產品介紹，技術交流，非標產品設計，疑難解答
售中服務
- 守信合同，保證及時供貨，隨時保持與客戶聯系
- 對特殊或復雜的產品，我廠安排技術人員對用戶進行產品使用、故障排除、調式及維修進行培訓和指導。
售后服務
- 滬山產品質保期為自出廠起 12 個月，實行“三包”服務（包退、包換、包修）。
- 產品在使用中我廠定期組織技術、檢查人員進行訪問，征詢用戶對產品質量、使用狀況、改進意見等方面的反饋，以便進一步提高產品質量。
- 對用戶投訴產品質量問題，快速做出反映，售后服務人員在 24-36 小時（省外 48 小時）趕赴現場。
- 對售后服務，要求用戶填寫服務后的質量反饋表，并做出鑒定意見，一邊提高滬山的服務質量
