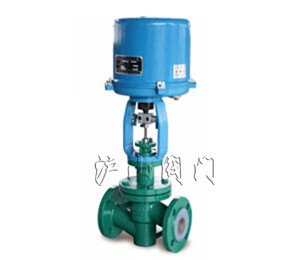

ZRHCF電動襯氟調節閥


ZRHCF電動襯氟調節閥
  質量穩定:實行全過程質量監控,細致入微,全方位檢測!

價格合理:高效內部成本控制,減少了開支,讓利于客戶!

交貨快捷:先進生產流水線,充足的備貨,縮短了交貨期!
銷售:021-31007323
傳真:021-33321522
技術:021-31007323

產品說明   服務承諾   訂貨流程



  產品名稱 電動襯氟調節閥   產品型號 ZRHCF
  驅動方式 電動   連接形式 法蘭
  結構形式 波紋管   密封材料 橡膠
  壓力范圍 1.6~2.5MPa   公稱通徑 DN20-DN150
  常用材質 碳鋼、不銹鋼   技術咨詢 021-31007323

一、ZRHCF電動襯氟調節閥介紹

ZRHCF電動襯氟調節閥是一種波紋管密封單座調節閥,該閥接觸介質部位采用高壓注塑工藝,襯有能耐強腐蝕介質如:鹽酸、硫酸、硝酸、氫氟酸等和耐老化的聚四氟乙烯F46,又采用聚四氟乙烯波紋管密封,廣泛應用于各種工藝中對酸、堿等強腐蝕介質以及有毒易揮發等氣體、液體介質的過程控制。

二、ZRHCF電動襯氟調節閥標準規格

閥體型式:直通鑄造球型襯氟閥體
閥芯型式:非平衡式單座襯氟柱塞閥芯
公稱通徑:DN20~150 NPS 3/4〞~ 6〞
公稱壓力:PN16 ~ 25 CLASS 150/300LB
連接方式:法蘭:FF、RF、MF、RTJ
閥蓋形式:襯氟波紋管密封型
填 料:V型聚四氟乙烯填料、柔性石墨填料等
密 封 墊:聚四氟乙烯
執行機構:電動:3810L系列智能型執行機構、PSL系列智能型執行機構
表面涂漆:綠色 丙稀酸聚胺酯磁漆

三、ZRHCF電動襯氟調節閥型號編制

Z 執行機構 H 結構形式 -公稱壓力 閥體材質 公稱通徑
Z系列電動調節閥

  R:電動3810L執行機構
D:電動PSL執行機構

H直行程

CF:標準型襯氟調節閥

PN16=16
CL150LB=150 LB
JIS10K=10K

C=WCB
LC=LCB
P=CF8
PL=CF3
R=CF8M
RL=CF3M

DN25= DN25
NPS1〞=NPS1〞

如:Z型電動襯氟調節閥,壓力PN16,閥體材料為WCB,公稱通徑DN50,型號為:ZRHCF-16C DN50

四、ZRHCF電動襯氟調節閥性能

流量特性 直線、等百分比、快開
可調范圍 30:1
額定CV值 等百分比CV6.3~400 ,直線CV6.9~440
允許泄漏量 軟密封:VI級(氣泡級)
泄漏量標準:GB/T 4213
性能指標   氣動 電動
基本誤差% ±1.5 ±1.0
回差% ≤1.5 ≤1.0
死區% ≤0.6 ≤1.0
始終點偏差% ±2.5 ±2.5
額定行程偏差% ≤2.5 ≤2.5

五、ZRHCF電動襯氟調節閥選用參數表

公稱通徑DN 20 25 32 40 50 65 80 100 125 150
額定流量系數Cv 等百分比   8 12 20 32 50 70 100 200 240
直線 5 10 16 25 38 63 80 120 220 300
行程 16mm 25 mm 40mm 60mm
電動執行機構 大允許壓差(MPa)
型號 推力(N)
3810L-08 800 2.38 1.52
3810L-20 2000 4.77 3.05 1.86 1.19 0.76
3810L-30 3000     2.79 1.79 1.14
3810L-50 5000     4.66 2.98 1.91 1.13 0.6 0.47
3810L-65 6500           1.35 0.8 0.57 0.39 0.26
3810L-99 10000                 0.61 0.42
