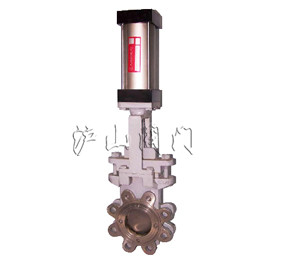

PZ673氣動對夾刀形閘閥


PZ673氣動對夾刀形閘閥
  質量穩定:實行全過程質量監控,細致入微,全方位檢測!

價格合理:高效內部成本控制,減少了開支,讓利于客戶!

交貨快捷:先進生產流水線,充足的備貨,縮短了交貨期!
銷售:021-31007323
傳真:021-33321522
技術:021-31007323

產品說明   服務承諾   訂貨流程



  產品名稱 氣動對夾刀形閘閥   產品型號 PZ673
  驅動方式 氣動   連接形式 對夾
  結構形式 平行單閘板   密封材料 橡膠
  壓力范圍 0.6~1.0MPa   公稱通徑 DN50-DN81200
  常用材質 碳鋼、不銹鋼   技術咨詢 021-31007323



一、PZ673氣動對夾式刀形閘閥介紹

PZ673氣動對夾式刀形閘閥該氣動刀型閘閥是較為復雜的自動化控制儀表,由多種氣動元件及閥體組成。多用于要求快速切斷或開啟的聲場合。
雙作用:對閥門開啟和關閉的兩位式控制;
單作用:(彈簧復位):在電路和氣路切斷或故障時,閥門自動開啟或關閉。

二、PZ673氣動對夾式刀形閘閥主要結構特點

氣動刀型閘閥由左、右閥體、U型密封圈、閘板、鋼螺母、閥桿、支架、氣缸等件組成,閥門啟閉靠氣缸動作來完成。采用對夾式結構,體積小,重量輕;完全敞開的通道,可以防止介質在閥內沉積。新研制的U型封圈,可以保證閥門的良好密封性;流阻小,安裝維修方便。 閘板的外密封,則是通過嵌在閥體內具有彈性的密封條來實現,并可借助于螺釘,壓板進行調整。




三、PZ673氣動對夾式刀形閘閥可選附件

1、 單或雙控高溫電磁閥(有24V、220V等電壓供選擇,必要時可選取防爆電磁閥)。
2、 接近開關。
3、 氣源處理三聯件(包括減壓閥、過濾器、油霧器)。
4、 電/氣動閥門定位器(調節型用)。

四、PZ673氣動對夾式刀形閘閥主要外形及連接尺寸

MPa DN L D1 D2 H n-M MPa DN L D1 D2 H n-M
0.6 50 43 90 110 335 4-M12 1.0 50 50 100 125 335 4-M16
65 46 110 130 363 4-M12 65 50 120 145 363 4-M16
80 46 125 150 395 4-M16 80 50 135 160 395 4-M16
100 52 145 170 465 4-M16 100 50 155 180 465 8-M16
125 56 175 200 530 8-M16 125 50 185 210 530 8-M16
150 56 200 225 630 8-M16 150 60 210 240 630 8-M20
200 60 255 280 750 8-M16 200 60 265 295 750 8-M20
250 68 310 335 900 12-M16 250 70 320 350 900 12-M20
300 78 362 395 1120 12-M20 300 80 368 400 1120 12-M20
350 78 412 445 1260 12-M20 350 90 428 460 1260 16-M20
400 102 462 495 1450 16-M20 400 100 482 515 1450 16-M22
450 114 518 550 1600 16-M20 450 120 532 565 1600 20-M22
500 127 568 600 1800 16-M20 500 130 585 620 1800 20-M22
600 154 670 705 2300 20-M22 600 140 685 725 2300 20-M27
700 165 775 810 2500 24-M22 700 165 800 840 2500 24-M27
800 190 880 920 2800 24-M27 800 190 898 950 2800 4-M30
900 203 980 1020 3100 24-M27 900 203 1005 1050 3100 28-M30
1000 216 1080 1120 3400 28-M27 1000 216 1115 1160 3400 28-M30
1200 254 1295 1340 3600 32-M30 1200 254 1325 1380 3600 32-M36
