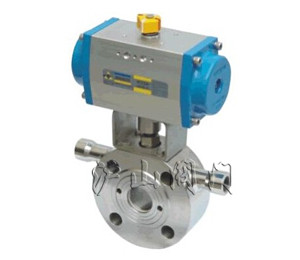

BQ671F超薄型保溫氣動球閥


BQ671F超薄型保溫氣動球閥
  質量穩定:實行全過程質量監控,細致入微,全方位檢測!

價格合理:高效內部成本控制,減少了開支,讓利于客戶!

交貨快捷:先進生產流水線,充足的備貨,縮短了交貨期!
銷售:021-31007323
傳真:021-33321522
技術:021-31007323

產品說明   服務承諾   訂貨流程

一、BQ671F超薄型保溫氣動球閥概述:
      該產品具有良好的保溫保冷特性,且閥門的通徑與管徑一致,同時又能有效降低管路中介質熱量損失。主要用于石油、化工、冶金、制藥、食品等各類系統中,以輸送常溫下會凝固的高粘度介質。由于采用整體式結構,因而保溫球閥比一般球閥何種更小,重量更輕,且無外漏,密封性能良好,夾套采用碳素鋼管焊接比鑄造的更加耐壓牢固。

BQ671F超薄型保溫氣動球閥



二、BQ671F超薄型保溫氣動球閥技術規范:

設計標準

ASME B 16.34 GB/T12224

結構長度

ASME B 16.10 GB/T12221

連接法蘭

ASME B 16.5JB/T 79

驅動方式

手動、電動、氣動

試驗和檢驗

JB/T9092 API 598

適用介質

重油、膠類等易凝固介質

三、BQ671F超薄型保溫氣動球閥主要零件材料:

序號

零件名稱

材質

C

P

R

1

夾套

25

SUS304

SUS304

2

閥座

WCB

SUS304

SUS316

3

閥體

25

SUS304

SUS316

4

密封圈

RPTFEPTFE、對位聚苯

5

球體

SUS304

SUS304

SUS316

6

閥桿

1Cr13

SUS304

SUS316

7

填料

柔性石墨 、RPTFEPTFE

8

填料壓蓋

WCB

SUS304

SUS316

四、BQ671F超薄型保溫氣動球閥主要外形尺寸:

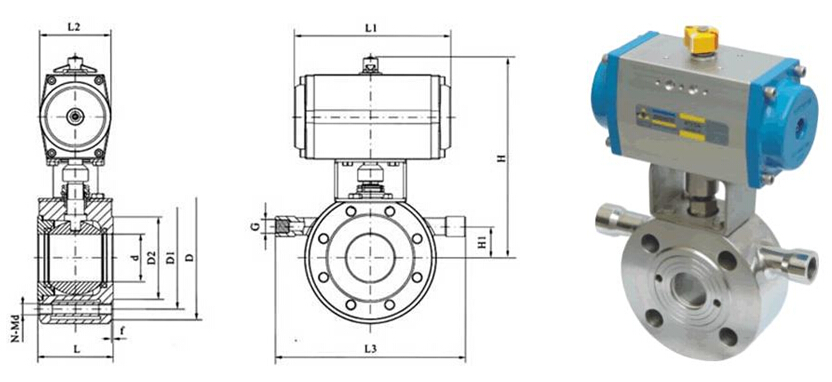

BQ671F超薄型保溫氣動球閥外形結構圖



公稱通徑(DN

d

L

D

E

Q

H

W

管螺紋

(mm)

(in)

(mm)

(in)

P

20

3/4"

19

117

40

1 1/2"

58.5

147

101

170

G3/4"

25

1"

25

127

50

2"

62.5

156

106

170

G3/4"

40

1 1/2"

38

165

65

2 1/2"

63.5

181

125

250

G3/4"

50

2"

51

178

80

3"

68

218

135

250

G3/4"

80

3"

76

229

150

6"

82

275

193

350

G3/4"

100

4"

102

254

200

8"

83

300

265

420

G3/4"

150

6"

152

292

250

10"

95

403

355

1000

G3/4"

200

8"

203

330

300

12"

100

495

410

1300

G3
