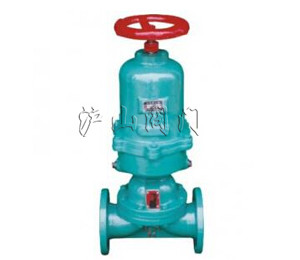

G6B41F(無襯里)、G6B41Fs(襯氟塑料)氣動隔膜閥(常閉型)


G6B41F(無襯里)、G6B41Fs(襯氟塑料)氣動隔膜閥(常閉型)
  質量穩定:實行全過程質量監控,細致入微,全方位檢測!

價格合理:高效內部成本控制,減少了開支,讓利于客戶!

交貨快捷:先進生產流水線,充足的備貨,縮短了交貨期!
銷售:021-31007323
傳真:021-33321522
技術:021-31007323

產品說明   服務承諾   訂貨流程



  產品名稱 氣動隔膜閥(常閉型)   產品型號 G6B41F(無襯里)、G6B41Fs(襯氟塑料)
  驅動方式 氣動   連接形式 法蘭
  結構形式 直通式   密封材料 氟塑料
  壓力范圍 0.6~1.0MPa   公稱通徑 DN15-DN250
  常用材質 碳鋼、不銹鋼   技術咨詢 021-31007323



一、G6B41F(無襯里)、G6B41Fs(襯氟塑料)氣動隔膜閥(常閉型)介紹



設計與制造:GB12239
結構長度:GB12221、JB1688
法蘭連接尺寸:GB4216、JB78

二、G6B41F(無襯里)、G6B41Fs(襯氟塑料)氣動隔膜閥(常閉型)用途:

本閥用于控制非腐蝕性或強腐蝕性介質,閥體內腔表面無襯里或覆有可供選擇的各種氟塑料,適用于不同工作溫度和流體管路。
適用溫度:≤85℃、≤100℃、≤120℃、≤150℃、(可按照襯里和隔膜材料)
壓力等級:0.6、1.0、1.6

三、G6B41F(無襯里)、G6B41Fs(襯氟塑料)氣動隔膜閥(常閉型)測試:

襯里層:電火花檢測
實驗與檢驗按GB/T13927標準
公稱壓力:PN閥體:PN×1.5 密封:PN×1.1
材料: 閥體:鑄鐵、球墨鑄鐵、碳鋼、不銹鋼
閥蓋:鑄鐵、球墨鑄鐵、碳鋼、不銹鋼
襯里:無襯里、氟塑料
隔膜:氟塑料
閥瓣:鑄鐵、碳鋼
氣缸:球墨鑄鐵
活塞:碳鋼
閥桿:碳鋼
手輪:鑄鐵

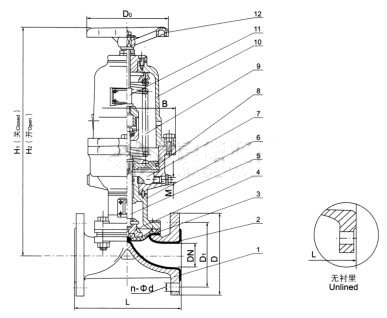

部件列表:1、 閥體2、閥體襯里3、隔膜4、閥瓣5、下閥桿6、閥蓋7、氣缸8、活塞9、彈簧10、氣缸蓋11、上閥桿12、手輪

DN 公稱壓力 工作壓力 L D D1 n-Фd f H1 H2 D0 B 氣源
壓力
氣源接頭 耗氣量 重量
15 0.6 1.0 125 95 65 4-14 2
20 139 105 75 4-14 2
25 145 115 85 4-14 2 296 310 120 94 0.4 10×1 2.395×102 8
32 160 145 100 418 2 398 416 140 120 0.4 12×1.25 6.082×102 15
40 180 150 110 4-18 3 406 426 140 120 0.4 12×1.25 6.082×102 17.5
50 210 165 125 4-18 3 464 489 160 185 0.4 12×1.25 1.235×103 26
65 0.6 250 185 145 4-18 3     160   0.5     32
80 300 200 160 4-18 3 645 685 200 245 0.5 16×1.5 3.725×103 56.5
100 350 220 180 8-18 3 710 760 240 330 0.5 16×1.5 9.458×103 94.5
125 400 250 210 8-18 3 832 900 320 380 0.5 20×1.5 1.109×104 170
150 460 285 240 8-22 3 933 1013 320 470 0.5 20×1.5 2.868×104 229
200 570 340 295 8-22 4 1275 1395 400 470 0.5 20×1.5 4.619×104 387
250 0.4 680 395 350 12-22 4
