產品名稱：
|

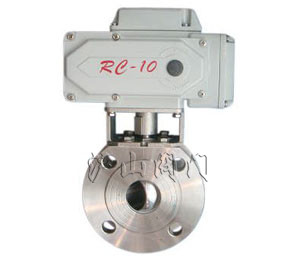

電動對夾式球閥
|
產品型號：
|
Q971
|
|
驅動方式：
|
電動
|
連接形式：
|
對夾
|
|
結構形式：
|
直通式
|
密封材料：
|
聚四氟乙烯(PTFE)、增強聚四氟乙烯(PPL)、對位聚苯 柔性石墨
|
|
壓力范圍：
|
1.6～31.5MPa
|
公稱通徑：
|
DN10-DN150
|
|
常用材質：
|
碳鋼、不銹鋼
|
技術咨詢：
|
021-31007323
|
一、電動對夾式球閥概述
Q971電動對夾式球閥適用于兩位切斷、調節的場合。閥與執行機構的連接采用直連方式，電動執行機構內置伺服系統，無須另配伺服放大器，輸入4-20mA信號及220VAC電源即可控制運轉。具有連線簡單，結構緊湊、尺寸小、重量輕、阻力小、動作穩定可靠等優點。執行機構可根據用戶要求另配置UNIC、PSQ、HQ、DHL等型號電子式電動執行機構或GTX、AL等氣活塞式執行機構。
二、電動對夾式球閥執行標準
1、設計與制造：GB12237-89、API608、API 6D、JPI 7S-48、BS5351、DIN3357。
2、法蘭尺寸：JB/T74～90（JB74～90）、GB9112～9131、HGJ44～76、SH3406、ANSI B16.5、JIS B2212～2214、NF E29-211、DIN2543。
3、結構長度：GB12221-89、ANSI B16.10、JIS B2002、NF E29-305、DIN3202。
4、檢驗主試驗：JB/T 9092、API 598。
三、電動對夾式球閥規格參數
|
CX系列執行機構技術參數
|
閥體參數
|
|
電源
|
AC200/220V，50/60Hz
|
公稱通徑
|
DN10～150mm
|
|
輸出力矩
|
50N·M～2000N·M
|
公稱壓力
|
PN1.6 2.5 4.0 6.4 31.5MPa(定制)
|
|
動作范圍
|
0～90° 0～360°
|
泄漏量
|
軟密封:零泄漏
|
硬密封:≤額定流量的10-5
|
|
動作時間
|
15秒/30秒/60秒
|
執行機構
|
可另配PSQ、HQ、UNIC、361RS
等系列電子式電動執行機構
|
|
保護裝置
|
過熱保護
|
流量特性
|
快開特性
|
|
環境溫度
|
-30°～60°
|
可調范圍
|
DN10-80
|
DN100-150
|
|
250:1
|
350:1
|
|
手動操作
|
同附帶手柄操作
|
基本誤差
|
±1%
|
|
限位
|
電氣、機械二重限位
|
死區
|
≤1%
|
|
防護等級
|
相當于IP-65
|
回差
|
≤1%
|
|
位置測量
|
可選裝開關或電位計
|
適用溫度
|
密封面
|
|
驅動電機
|
8W/E
|
PTFE≤150℃ RTFE≤180℃ PPL≤300℃ 硬密封≤450℃
|
|
進線接口
|
PE1/2〞進線線鎖
|
CX系列執行機構可直接接收計算機或工業儀表等輸出的4～20mADC或1～5VDC控制信號，220VAC電源,根據閥位反饋信號與設定值比較偏差對執行機構驅動電機進行智能步距調整(PID調節)，以實現與執行機構配套的閥門或其他裝置開度的精確定位，同時輸出4～20mADC的位置反饋信號。其核心控制部件電子式伺服控制器應用現代數字技術，對DCS/PLC規范設計而成，集信號采集、處理、反饋、控制于一體。采用獨創的電子制動電路并附加機械阻尼裝置消除慣性，可瞬時停機，定位時無振蕩，定位精度可達0.3%以上。可控硅輸出，動作時間快，輸出穩定，可靠性高。體積小，輕便宜人，性能可靠，配套簡單，流通能力大，特別適合于介質是粘稠，含顆粒，纖維性質的場合。目前該閥廣泛應用于食品，環保，輕工，石油，造紙，化工，教學和科研設備，電力等行業的工業控制系數。
四、電動對夾式球閥技術參數和性能
|
試驗壓力
（Mpa）
|
公稱壓力（Mpa）
|
壓力級（class）
|
JIS(Mpa)
|
|
1.6
|
2.5
|
4.0
|
6.4
|
10.0
|
150
|
300
|
600
|
10K
|
20K
|
|
強度試驗
|
2.4
|
3.8
|
6.0
|
9.6
|
15.0
|
3.1
|
7.8
|
15.3
|
2.4
|
3.8
|
|
密封試驗
|
1.8
|
2.8
|
4.4
|
7.0
|
11.0
|
2.2
|
5.6
|
11.2
|
1.5
|
2.8
|
|
氣密試驗
|
0.5～0.7
|
五、電動對夾式球閥主要零件材質
|
零件名稱
|
材 料
|
|
閥體
|
WCB
|
ZG1Cr18Ni9Ti
|
CF8 (304)
|
CF3 (304L)
|
ZG1Cr18Ni12Mo2Ti
|
CF8M(316)
|
CF3M (316L)
|
|
球體、閥桿
|
2Cr13
|
1Cr18Ni9Ti
|
0Cr19Ni9 (304)
|
00Cr19Ni11 (304L)
|
1Cr18Ni12Mo2Ti
|
0Cr17Ni12Mo2 (316)
|
00Cr17Ni12Mo2 (316L)
|
|
密封圈
|
聚四氟乙烯(PTFE)、增強聚四氟乙烯(PPL)、對位聚苯 柔性石墨
|
|
適用介質
|
水、氣體、蒸汽、油品等
|
硝酸等腐蝕性介質
|
強氧化性介質
|
醋酸等腐蝕介質
|
尿素等腐蝕性介質
|
六、電動對夾式球閥外形尺寸
|
|
|
電動對夾式球閥 結構圖
|
|
|
公稱通徑
DN(mm)
|
尺 寸
|
|
L
|
D
|
D1
|
D2
|
Z-Md
|
H
|
W
|
|
15
|
35
|
95
|
65
|
45
|
4-M12
|
291
|
155.2
|
|
20
|
38
|
105
|
75
|
55
|
4-M12
|
296
|
155.2
|
|
25
|
42
|
115
|
85
|
65
|
4-M12
|
301
|
155.2
|
|
32
|
50
|
135
|
100
|
78
|
4-M16
|
311
|
195
|
|
40
|
60
|
145
|
110
|
85
|
4-M16
|
318
|
195
|
|
50
|
70
|
160
|
125
|
100
|
4-M16
|
326
|
234
|
|
65
|
95
|
180
|
145
|
120
|
4-M16
|
336
|
234
|
|
80
|
118
|
195
|
160
|
135
|
8-M16
|
363
|
271
|
|
100
|
140
|
215
|
180
|
155
|
8-M16
|
383
|
325
|
|
125
|
175
|
245
|
210
|
185
|
8-M16
|
403
|
414
|
|
150
|
210
|
280
|
240
|
210
|
8-M16
|
418
|
420
|
