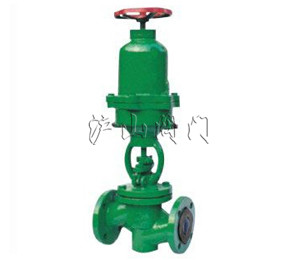

J6B41J氣動襯膠截止閥
設計與制造：GB12235
結構長度：GB12221(1系列)
法蘭連接尺寸：GB4216、JB78
用途：
J6B41J氣動襯膠截止閥專用于控制一般腐蝕性介質，閥體內腔苗冕覆有可供選擇的各種橡膠，適用于不同工作溫度和流體管路，具有強度高、耐腐蝕性能好的特點。
適用溫度：適用溫度：≤85℃、≤100℃、≤120℃（按照襯里材料）
壓力等級：PN0.6、1.0、1.6
測試：
襯里層：電火花檢測 實驗與檢驗按：GB/T 13927標準 公稱壓力：PN(MPa) 閥體：PN×1.5 密封：PN×1.1
材料：閥體：鑄鐵、碳鋼、不銹鋼 閥蓋：鑄鐵、碳鋼、不銹鋼
襯里：橡膠 氣缸：鑄鐵 活塞：碳鋼 閥瓣：碳鋼 、不銹鋼、完全包覆橡膠
閥桿：碳鋼、不銹鋼、完全包覆橡膠 手輪：鑄鐵、碳鋼

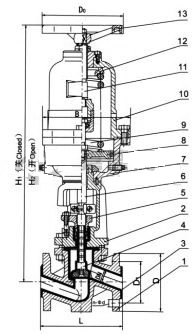

部件列表：
1、閥體2、閥蓋3、閥體襯里4、閥瓣5、壓蓋 6、中閥桿7、下氣缸 8、活塞 9、彈簧 10、上氣缸
11、上閥桿 12、壓盤、13手輪
主要外形及尺寸
|
公稱通徑
|
公稱壓力
|
工作壓力
|
L
|
D
|
D1
|
n-Фd
|
H1
|
H2
|
D0
|
質量
|
|
15
|
1.6
|
1.6
|
130
|
95
|
65
|
4-14
|
|
|
|
|
|
20
|
150
|
105
|
75
|
4-14
|
|
|
|
|
|
25
|
160
|
115
|
85
|
4-14
|
|
|
160
|
23
|
|
32
|
180
|
140
|
100
|
4-18
|
540
|
570
|
160
|
25.5
|
|
40
|
200
|
150
|
110
|
4-18
|
560
|
590
|
200
|
50
|
|
50
|
230
|
165
|
125
|
4-18
|
748
|
782
|
200
|
51.5
|
|
65
|
1.0
|
1.0
|
290
|
185
|
145
|
4-18
|
|
|
|
|
|
80
|
310
|
200
|
160
|
6/2-18
|
|
|
320
|
140
|
|
100
|
350
|
220
|
180
|
6/2-18
|
|
|
320
|
169
|
|
125
|
400
|
250
|
210
|
6/2-18
|
|
|
320
|
220
|
|
150
|
480
|
285
|
240
|
6/2-22
|
|
|
|
|
|
200
|
0.6
|
600
|
340
|
295
|
6/2-22
|
|
|
|
|
