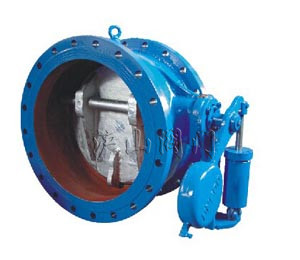

HH47、H47XF、HDH47X蝶式緩沖止回閥


HH47、H47XF、HDH47X蝶式緩沖止回閥
  質量穩定:實行全過程質量監控,細致入微,全方位檢測!

價格合理:高效內部成本控制,減少了開支,讓利于客戶!

交貨快捷:先進生產流水線,充足的備貨,縮短了交貨期!
銷售:021-31007323
傳真:021-33321522
技術:021-31007323

產品說明   服務承諾   訂貨流程



  產品名稱 蝶式緩沖止回閥   產品型號 HH47、H47XF、HDH47X
  驅動方式 手動   連接形式 法蘭
  結構形式 蝶式   密封材料

丁腈耐油橡膠、 氯丁橡膠

  壓力范圍 1.0~2.5MPa   公稱通徑 DN200-DN1400
  常用材質 灰鑄鐵、鑄鋼、球墨鑄鐵   技術咨詢 021-31007323



一、HH47、H47XF、HDH47X蝶式緩沖止回閥介紹


       本廠生產的HH47、H47XF、HDH47X蝶式緩沖止回閥主要用于工業供水、污水處理廠的水泵出口處,防止管網中介質逆流。自動消除破壞性水錘從而保證水泵和管路不受損壞。該閥主要由閥體、閥瓣、緩沖裝置和微量調節閥組成。微阻球形止回閥結構新穎、體積小、流體阻力小、運行平穩、密副可靠、耐磨損、緩沖性能好等特點 是工業用水和城市排污的佳產品。

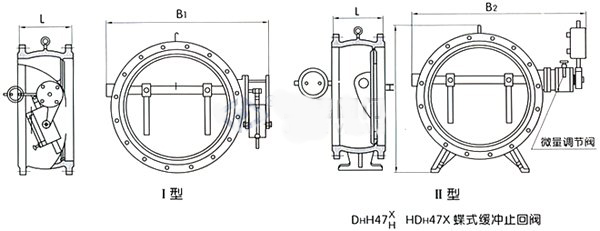

HH47、H47XF、HDH47X蝶式緩沖止回閥 結構圖



二、HH47、H47XF、HDH47X蝶式緩沖止回閥主要零件材料


零件名稱

閥體

蝶 板

密封圈

閥桿

填料

材料

灰鑄鐵
碳鋼

灰鑄鐵、鑄鋼、球墨鑄鐵

丁腈耐油橡膠、
氯丁橡膠

不銹鋼

聚四氟乙烯



三、HH47、H47XF、HDH47X蝶式緩沖止回閥主要技術參數


型號

公稱壓力
PN(MPa)

試驗壓力Ps(MPa)

工作壓力
P(MPa)

介質溫度
(℃)

適用介質

殼體

密封

H47X、H47H、H47X、
H47H、H47Xf、HD47X

1.0

1.5

1.1

1.0

0-80℃

水、油品
海水、污水

1.6

2.4

1.75

1.6

2.5

3.75

2.75

2.5


三、HH47、H47XF、HDH47X蝶式緩沖止回閥主要外形尺寸


公稱通徑
DN(mm)

尺 寸

L

H

B1

B2

200

230

550

540

600

250

250

630

600

700

300

270

690

650

740

350

290

780

710

800

400

310

860

770

870

450

330

910

830

920

500

350

980

900

1000


公稱通徑
DN(mm)

尺 寸

L

H

B1

B2

600

390

1070

1090

1250

700

430

1220

1200

1360

800

470

1320

1320

1480

900

510

1430

1420

1580

1000

550

1550

1550

1700

1200

630

1800

1780

1950

1400

710

1980

2000

2175
