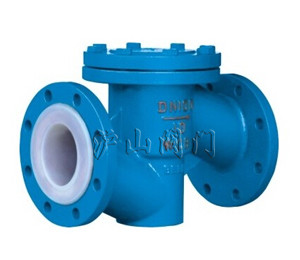

H41Fs升降式襯氟塑料止回閥


H41Fs升降式襯氟塑料止回閥
  質量穩定:實行全過程質量監控,細致入微,全方位檢測!

價格合理:高效內部成本控制,減少了開支,讓利于客戶!

交貨快捷:先進生產流水線,充足的備貨,縮短了交貨期!
銷售:021-31007323
傳真:021-33321522
技術:021-31007323

產品說明   服務承諾   訂貨流程



  產品名稱 升降式襯氟塑料止回閥   產品型號 H41Fs
  驅動方式 手動   連接形式 法蘭
  結構形式 升降式   密封材料 氟塑料
  壓力范圍 0.6~1.6MPa   公稱通徑 DN15-DN300
  常用材質 鑄鐵、球墨鑄鐵、碳鋼   技術咨詢 021-31007323





一、H41Fs升降式襯氟塑料止回閥介紹

H41Fs升降式襯氟塑料止回閥 結構圖

  H41Fs升降式襯氟塑料止回閥是指依靠介質本身流動而自動開、閉閥瓣,用來防止介質倒流的閥門,又稱逆止閥、單向閥、逆流閥、和背壓閥。止回閥屬于一種自動閥門,其主要作用是防止介質倒流、防止泵及驅動電動機反轉,以及容器介質的泄放。止回閥還可用于給其中的壓力可能升至超過系統壓的輔助系統提供補給的管路上。升降式止回閥的閥瓣座落位于閥體上閥座密封面上。此閥門除了閥瓣可以自由地升降之外,其余部分如同截止閥一樣,流體壓力使閥瓣從閥座密封面上抬起,介質回流導致閥瓣回落到閥座上,并切斷流動。根據使用條件,閥瓣可以是全金屬結構,也可以是在閥瓣架上鑲嵌橡膠墊或橡膠環的形式。像截止閥一樣,流體通過升降式止回閥的通道也是狹窄的,因此通過升降式止回閥的壓力降比旋啟式止回閥大些,而且旋啟式止回閥的流量受到的限制很少。


設計與制造:GB12235
結構長度:GB12221
法蘭連接尺寸:GB4216

二、H41Fs升降式襯氟塑料止回閥用途

       H40Fs浮球式襯氟塑料止回閥專用于控制強腐蝕性介質,閥體內腔表面覆有可供選擇的各種氟塑料,具有強度高、耐腐蝕性能好的特點。適用于不同工作溫度和流體管路,防止各類管路或設備上的介質逆流的單向啟閉。
適用溫度:≤85℃、≤100℃、≤120℃、≤150℃、(可按照襯里材料)
壓力等級:0.6、1.0、1.6
測試:
襯里層:電火花檢測
實驗與檢驗按GB/T13927標準
公稱壓力:PN閥體:PN×1.5 密封:PN×1.1

三、H41Fs升降式襯氟塑料止回閥材料

上閥體:鑄鐵、球墨鑄鐵、碳鋼 閥蓋:鑄鐵、球墨鑄鐵、碳鋼 襯里:氟塑料
閥瓣:碳鋼完全包覆氟塑料

四、H41Fs升降式襯氟塑料止回閥部件列表

1、閥體、2、閥蓋3、閥體襯里4、閥瓣
公稱通徑 公稱壓力 工作壓力 L D D1 n-Фd
15 1.6   1.0 1.6   1.0 130 95 65 4-13.5
20 150 105 75 4-13.5
25 160 115 85 4-13.5
32 180 140 100 4-17.5
40 200 150 110 4-17.5
50 230 165 125 4-17.5
65 290 185 145 4-17.5
80 310 200 160 6/2-17.5
100 350 220 180 6/2-17.5
125 400 250 210 6/2-17.5
150 480 285 240 6/2-22
200 600 340 295 6/2-22
250 730 395 350 10/2-22
300 850 445 400 10/2-22



相關產品:
H41N升降式止回閥  H82卡箍升降式止回閥 H62焊接升降式止回閥 DRVZ靜音式止回閥
H44X型橡膠瓣止回閥 HH47蝶式緩沖止回閥 H42H鍛鋼立式升降止回閥 HH44Z徽阻緩閉止回閥
HDH47X蝶式緩沖止回閥 H44J旋啟式襯膠止回閥 H44Fs旋啟式襯氟塑料止回閥 H41Fs升降式襯氟塑料止回閥
H42N立式止回閥 鍛鋼止回閥 H42立式止回閥 H44旋啟式止回閥
H44N旋啟式止回閥 H41J升降式襯膠止回閥 H41X節能消聲止回閥 HH49型微阻緩閉蝶式止回閥




上一個產品:H40Fs浮球式襯氟塑料止回閥
下一個產品:H44Fs旋啟式襯氟塑料止回閥
