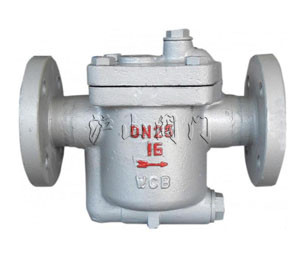

ES5(8,10)F型鐘形浮子式倒吊桶式(CS45H)疏水閥 |
|
 |
| |
質量穩定：實行全過程質量監控，細致入微，全方位檢測！
價格合理：高效內部成本控制，減少了開支，讓利于客戶！
交貨快捷：先進生產流水線，充足的備貨，縮短了交貨期！ |
|
|
銷售：021-31007323
傳真：021-33321522
技術：021-31007323 |
|
|
|
|
產品名稱：
|
鐘形浮子式倒吊桶式疏閥
|
產品型號：
|
ES5(8,10)F型、CS45H
|
|
驅動方式：
|
手動
|
連接形式：
|
法蘭
|
|
結構形式：
|
鐘形浮子式
|
密封材料：
|
不銹鋼
|
|
壓力范圍：
|
1.6～4.0MPa
|
公稱通徑：
|
DN15-DN50
|
|
常用材質：
|
碳鋼、不銹鋼
|
技術咨詢：
|
021-31007323
|
一、ES5(8,10)F型鐘形浮子式倒吊桶式(CS45H)疏水閥用途
ES5(8,10)F型鐘形浮子式倒吊桶式(CS45H)疏水閥用于蒸汽主管、分汽缸、熱交換器、硫化機、熱風式干燥機、圓筒式干燥機、蒸餾器、濃縮裝置、醫院消毒器等。
超小型、重量輕的ES5型適用于空調機、洗滌機器、染聲機等。全不銹鋼的ESU5型專為食品工業、醫院用汽設備制造。
二、ES5(8,10)F型鐘形浮子式倒吊桶式(CS45H)疏水閥特點及性能
1、對凝結水的發生量適應性強．即可間歇排放．叉可連續排放。
2、FT13H杠桿浮球式疏水閥無與倫比的SCCV關閉系統，獨特設計，具有補償杠桿機械產
生的誤差，避免關閉時的鋼性碰撞．關閉十分可靠，壽命長久。
3、內部零件全部采用不銹鋼制造，并且安裝在閥蓋上，維修保養
極為方便。
4、背壓率高。(9 0％)。
5、汽水分離可靠(水汽經u型通道從閥下部進入)，閥內始終處于
水封狀態，有效阻止蒸汽泄漏。
6、敝口形的浮子抗水擊。吊桶上設有溢出排氣孔．可有效防止蒸
汽汽鎖、空氣氣堵現象。(非凝結性的高 溫空氣也可排除)。
三、ES5(8,10)F型鐘形浮子式倒吊桶式(CS45H)疏水閥耐磨損的SCCV關閉方式
SCCV姜．閉系統是自動定心，自動關閉系統(SelfClosing and Cente-ring Valve System)的英文縮寫，下同。該關閉方式突破了傳統的設計，巧妙地利用凝結水土流出時的吸力和閥內的壓力使閥芯關閉。使閥芯在關閉過程中具有緩衡作用，減少了閥芯閥座間的磨損。

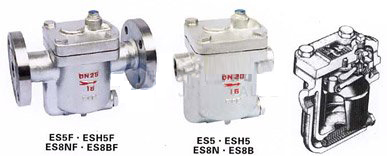

四、ES5(8,10)F型鐘形浮子式倒吊桶式(CS45H)疏水閥主要外型及連接尺寸
產品型號
|
公稱通徑
DN
|
連接方式
|
使用壓力范目(Mpa)
|
高允許
溫度℃
|
閥體材質
|
外形尺寸
|
|
L
|
H1
|
H2
|
W
|
ES5
(CS15H-3·7·11·16)
|
15
20
25
|
內螺紋
ZG1/2“-1”
|
0.01~0.3·0.7·1.1·1.6
|
350
|
ZG1Cr18Ni9Ti
|
138
|
72
|
94
|
103
|
WSH5
(CS15H-3·7·11·16P)
|
15
20
25
|
內螺紋
ZG1/2“~1”
|
0.01~0.3·0.7·1.1·1.6·2.1
|
350
|
ZG1Cr18Ni9Ti
|
138
|
72
|
94
|
103
|
WSH5F
(CS45H-3·7·11·16P)
|
15
20
25
|
法蘭
|
0.01~0.3·0.7·1.1·1.6·2.1
|
350
|
WCB
|
210
|
72
|
94
|
103
|
ES8B
(CS15H-5·8·16)
|
15
20
25
|
內螺紋
ZG1/2“~1”
|
0.01~0.5·0.8·1.6
|
220
|
WCB
|
138
|
72
|
94
|
103
|
ES8N
(CS15H-5·8·16)
|
15
20
25
|
內螺紋
ZG1/2“~1”
|
0.01~0.5·0.8·1.6
|
220
|
WCB
|
138
|
72
|
94
|
103
|
ES8BF
(CS45H-5·8·16)
|
15
20
25
|
法蘭
|
0.01~0.5·0.8·1.6
|
220
|
WCB
|
210
|
72
|
94
|
103
|
ES8NF
(CS45H-5·8·16)
|
15
20
25
|
法蘭
|
0.01~0.5·0.8·1.6
|
220
|
WCB
|
210
|
72
|
94
|
103
|
ES10
(CS15H-8·12·16)
|
20~40
|
內螺紋
ZG1/2“~1”
|
0.01~0.8·1.2·1.6
|
220
|
WCB
|
200
|
93
|
132
|
142
|
ES10F
(CS45H-8·12·16)
|
15~25
32~50
|
法蘭
|
0.01~0.8·1.2·1.6
|
220
|
WCB
|
270
|
93
|
132
|
142
|
ES12N
(CS45H-16)
|
15~25
32~50
|
法蘭
|
0.01~1.6
|
200
|
WCB
|
280
|
93
|
132
|
142
|
