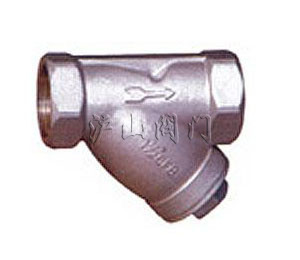

TYG型過濾器


TYG型過濾器
  質量穩定:實行全過程質量監控,細致入微,全方位檢測!

價格合理:高效內部成本控制,減少了開支,讓利于客戶!

交貨快捷:先進生產流水線,充足的備貨,縮短了交貨期!
銷售:021-31007323
傳真:021-33321522
技術:021-31007323

產品說明   服務承諾   訂貨流程



  產品名稱 過濾器   產品型號 TYG型
  驅動方式 手動   連接形式 法蘭
  結構形式 Y型   密封材料 不銹鋼、橡膠
  壓力范圍 1.6~2.5MPa   公稱通徑 DN15-DN50
  常用材質 碳鋼、不銹鋼   技術咨詢 021-31007323



一、TYG型過濾器介紹

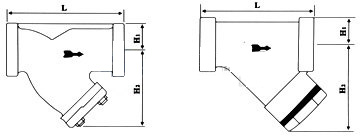

TYG型過濾器 尺寸圖

      TYG型過濾器以確保所有設備管道上安置免受因管道內雜質、鐵銹、焊屑等帶來的堵塞和損壞,從而避免了維修費用和生產損失。U型過濾器適用于蒸汽、空氣、水、油品等系統管道中。保護各種計量儀器、泵機、閥門、疏水器等設備。



二、TYG型過濾器特點
1、抗污性強,排污方便;流通面積大,壓力損失小;結構簡單,體積小.重量輕。
2、過濾網材質,有奧氏本304、316、316L。
3、A型表示:精鑄碳鋼體,8型精鑄不銹鋼體,C型精鑄黃、青銅。
4、連接形式:N表示螺紋,W表示承插焊、F表示法蘭式。



三、TYG型過濾器主要零件部件材料表

主要零件部件材料表 Parts
零件名稱
Materials
材料
Body
閥體
carbonstoeIStainlessSteeI
Fram bronze.brass
碳鋼、不銹鋼、黃、青銅
Gauze Filter Cap
濾網蓋
carbonstoelStainlessSloel
碳鋼、不銹鋼
Filter Core Net
濾芯網
Stainless Steel
不銹鋼
Gaske r
墊片
Metal graphite
金屬石墨




四、TYG型過濾器技術參數表
Model
產品型號
Nominal
Diameter(DN)
公稱通徑
Connection
連接方式
Nominal
Pressure(MPa)
公稱壓力
Max.AIlowable
TMP(℃)
高允許溫度
External Dimensions(mm)
外形尺寸
L H1 H2
ATGN W-16 64A 15—20
25
Thread Socket weld
螺紋承插焊
1.6—6.4 425 90
100
20
23
78
88
ATGN W-16 64A 32—40
50
Thread Socket weld
螺紋承插焊
1.6—6.4 425 130
150
32
38
120
128
ATGN W-16 25A 65
80
Thread Socket weld
螺紋承插焊
1.6—2.5 350 210
230
44
54
180
192
ATGN W-16 25B 15—20
25
Thread Socket weld
螺紋承插焊
1.6—2.5 350 75、85
90
20
23
75
85
ATGN W-16 25B 32—40
50
Thread Socket weld
螺紋承插焊
1.6—2.5 350 120
140
32
38
113
122
ATGN F-16 25C 15—20
25
Thread Flange
螺紋法蘭
1.6—2.3 250 85
95
22
25
78
88
ATGN F-16 25C 32—40
50
Thread Flange
螺紋法蘭
1.6—2.3 250 130
150
35
40
115
125
