產品名稱：
|

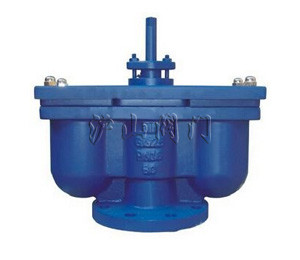

法蘭雙口快速排氣閥
|
產品型號：
|
QB2
|
|
驅動方式：
|
手動
|
連接形式：
|
法蘭
|
|
結構形式：
|
雙口
|
密封材料：
|
橡膠
|
|
壓力范圍：
|
1.0MPa
|
公稱通徑：
|
DN40-DN200
|
|
常用材質：
|
碳鋼、不銹鋼、鑄鐵
|
技術咨詢：
|
021-31007323
|
一、QB2法蘭雙口排氣閥 概述：
法蘭雙口排氣閥主要由閥體、閥門、上蓋、閥桿、浮球、排氣嘴等組成。
二、QB2法蘭雙口快排氣閥 工作原理：
當需要排出管道內的氣體時，應逆時針方向旋轉閥桿，使其閥桿連同閥門上升，使管道內的空氣在水的壓強作用下進入體腔內，并從排氣嘴排出，隨之管道內的水充滿體腔內，使浮球在水的浮力作用下，向上移動將排氣嘴堵塞，達到自行密封，管道在正常行中，水中的空氣在壓強的作用下，不斷排入排氣閥的體腔上部，迫使浮球下降，離開原來密封位置，這時空氣又從排氣嘴排出，隨之，浮球又恢復到原來位置自密封，因此，排氣閥在正常工作中閥門始終是開著的，浮球不斷重復上述動作，空氣不斷排出，當需要檢修或清掃體腔時，應將閥門關閉。本排氣閥，順時針旋轉閥桿時為關閉。
三、QB2法蘭雙口排氣閥 用途及主要性能規范：
法蘭單口排氣閥適用于溫度不超過100℃的水、熱水管道上使管道內的空氣全部排出。
⑴注：D＞350mm管路請選單口排氣閥（QB1-10）。
⑵安裝雙口排氣閥，底下一定要安裝一只保護閥門、球閥（Q41F-16），以免檢驗停水。
⑶如需方求方本排氣閥法蘭大小尺寸如變動，請?jiān)诤贤献⒚鞣ㄌm連接尺寸。
本排氣閥適用水、熱水、高溫度100℃的管道上，使管道內的氣體全部排出。
四、QB2法蘭雙口排氣閥 雙口排氣閥主要外形及連接尺寸：
|
|
RQB2法蘭雙口快速排氣閥結構圖
|
|
|
型號
|
公稱通徑
|
主要尺寸
|
|
D
|
D1
|
D2
|
L
|
Z-φd
|
介質
|
閥體材料
|
|
QB2-10
|
40
|
145
|
110
|
85
|
430
|
4-φ18
|
水
|
鑄鐵
|
|
QB2-10
|
50
|
160
|
125
|
100
|
430
|
4-φ18
|
水
|
鑄鐵
|
|
QB2-10
|
75
|
195
|
160
|
135
|
470
|
4-φ18
|
水
|
鑄鐵
|
|
QB2-10
|
100
|
215
|
180
|
155
|
500
|
4-φ18
|
水
|
鑄鐵
|
|
QB2-10
|
150
|
280
|
240
|
210
|
540
|
8-φ20
|
水
|
鑄鐵
|
|
QB2-10
|
200
|
335
|
295
|
265
|
700
|
8-φ20
|
水
|
鑄鐵
|
五、QB2法蘭雙口排氣閥 每小時排氣量表：
|
規格
|
50
|
75
|
100
|
150
|
200
|
|
立方米/小時
|
4-173
|
85-352
|
14-597
|
22-904
|
27-1145
|
雙口排氣閥注意事項
（1）注：D＞350mm管道請選單口排氣閥（QBI-10）。
（2）安裝雙口排氣閥，底下一定要安裝一只保護閥門、球閥（RQ41F-16），以免檢修停水。
（3）如需方要求排氣閥法蘭大小尺寸如變動，請?jiān)诤贤献⒚鞣ㄌm連接尺寸。
