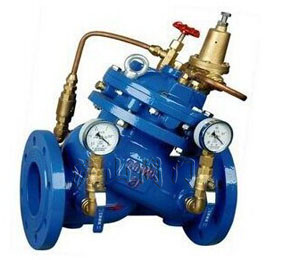

YX741X可調式減壓穩壓閥

YX741X可調式減壓穩壓閥
  質量穩定：實行全過程質量監控，細致入微，全方位檢測！

價格合理：高效內部成本控制，減少了開支，讓利于客戶！

交貨快捷：先進生產流水線，充足的備貨，縮短了交貨期！
銷售：021-31007323
傳真：021-33321522
技術：021-31007323

產品說明   服務承諾   訂貨流程



  產品名稱： 可調式減壓穩壓閥   產品型號： YX741X
  驅動方式： 液動   連接形式： 法蘭
  結構形式： 可調式   密封材料： 橡膠
  壓力范圍： 1.0-2.5MPa   公稱通徑： DN40-DN1600
  常用材質： 碳鋼、不銹鋼   技術咨詢： 021-31007323



一、YX741X可調式減壓穩壓閥結構特點


YX741X可調式減壓穩壓閥由主閥和針型調節閥、導閥、球閥及接管系統組成，主閥閥體采用全通道、直流式、流線型設計，并采用膜片式或活塞式兩類結構。本產品利用設定調壓導閥彈簧壓力和調節針型閥開度設定出口壓力，并通過接管系統和控制室的反饋作用來穩定出口壓力。
YX741X可調式減壓穩壓閥利用針型調節閥、導閥進行水壓自力控制，不需要附加其它裝置和能源，維護保養簡便，受進口壓力和流量影響小，壓力控制準確度高，減壓穩壓可靠。


二、YX741X可調式減壓穩壓閥工作原理


當管道從進水端給水時，水流過針閥進入主閥控制室，出口壓力通過導管作用到導閥上，當出口壓力高于導閥設定值時，導閥關閉，控制室停止排水，此時主閥控制室內壓力升高并關閉主閥，出口壓力不再升高。
當出口壓力降到導閥設定壓力時導閥開啟，控制室向下游排水。由于導閥的排水量大于針閥的進水量，主閥控制室壓力下降，進口壓力使主閥開啟。穩定狀態下，控制室進水、排水相同，開度不變，出口壓力不變。
調節導閥彈簧即可設定出口壓力。


三、YX741X可調式減壓穩壓閥工作特點


1、壓力控制穩定可靠。導閥、主閥連續工作，下游壓力變化連續、平穩，受進口壓力影響小。
2、AX742X安全泄壓/持壓閥操作方便。工作壓力調定后，當上游壓力或流量變動時主閥自動調節，穩定了下游壓力。
3、閥體采用了全通道、直流式、流線型設計。水力損失小，節能效果好。


四、YX741X可調式減壓穩壓閥功能與用途


本閥門一般安裝在供水管網系統的上游，實現對其下游管網或裝置的減壓穩壓功能。
本系列閥門產品廣泛用于高層建筑、生活區域或其它供水管網系統的水壓控制。


五、YX741X可調式減壓穩壓閥主要技術參數



公稱壓(Mpa)

殼體試驗壓力(MPa) 密封試驗壓力(MPa) 調壓范圍(MPa) 適用介質 介質溫度(℃)

1.0

1.5

1.1

0.09-0.8

水

0-80

1.6

2.4

1.76

0.15-1.4

2.5

3.75

2.75

0.2-2.0


五、YX741X可調式減壓穩壓閥主要零件材料


零件名稱

零件材料

閥體 閥蓋

WCB

閥座 閥盤

銅合金/2Cr13

密封圈 O型圈

丁腈橡膠

閥桿

2Cr13

彈簧

50CrVA

缸套 活塞(活塞型)

2Cr13

膜片(膜片型)

夾織物丁腈橡膠

調節閥 球閥

銅合金

過濾器

不銹鋼


六、YX741X可調式減壓穩壓閥連接尺寸

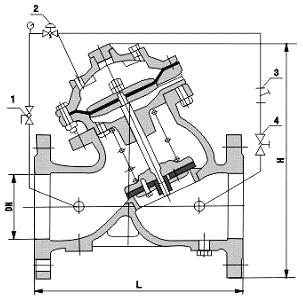

YX741X可調式減壓穩壓閥,結構圖
YX741X可調式減壓穩壓閥結構圖 1.球閥 2.導閥 3.過濾器 4.球閥




DN

L H D mm D1 mm b< mm D2 mm n-Φd
mm mm PN1.0 PN1.6 PN2.5 PN1.0 PN1.6 PN2.5 PN1.0 PN1.6 PN2.5 PN1.0 PN1.6 PN2.5 PN1.0 PN1.6 PN2.5

40

240

270

150

150

150

110

110

110

18

18

18

88

88

84

4-17.5

4-17.5

4-18

50

240

270

165

165

165

125

125

125

20

20

20

102

102

99

4-17.5

4-17.5

4-18

65

270

340

185

185

185

145

145

145

20

20

22

122

122

118

4-17.5

4-17.5

8-18

80

300

400

200

200

200

160

160

160

22

22

24

133

133

132

8-17.5

8-17.5

8-18

100

350

440

220

220

235

180

180

190

24

24

24

158

158

156

8-17.5

8-17.5

8-22

125

400

460

250

250

270

210

210

220

26

26

26

184

184

184

8-17.5

8-17.5

8-26

150

480

500

285

285

300

240

240

250

26

26

28

212

212

211

8-22

8-22

8-26

200

500

640

340

340

360

295

295

310

28

30

30

268

268

274

8-22

12-22

12-26

250

605

690

395

405

425

350

355

370

28

32

32

320

320

330

12-22

12-26

12-30

300

700

820

445

460

485

400

410

430

28

32

34

370

370

389

12-22

12-26

16-30

350

800

950

505

520

555

460

470

490

30

36

38

430

430

448

16-22

16-26

16-33

400

900

1400

565

580

620

515

525

550

32

38

40

482

482

503

16-26

16-30

16-36

450

1000

1580

615

640

670

565

585

600

32

40

42

532

550

548

20-26

20-30

20-36

500

1100

1600

670

715

730

620

650

660

34

42

44

585

585

609

20-26

20-33

20-36

600

1300

1815

780

840

845

725

770

770

36

48

46

685

685

720

20-30

20-36

20-39

700

1400

2040

895

910

960

840

840

875

40

54

50

800

800

820

24-30

24-36

24-42

800

1500

2350

1015

1025

1085

950

950

990

44

58

54

905

905

925

24-33

24-39

24-48

900

1700

2606

1115

1125

1185

1050

1050

1090

46

62

58

1005

1005

1028

28-33

28-39

28-48

1000

1900

2765

1230

1255

1320

1160

1170

1210

50

66

62

1110

1110

1140

28-36

28-42

28-56

1200

2050

2950

1455

1485

1530

1380

1390

1420

56

52

70

1330

1328

1350

32-39

32-48

32-55

1400

2200

3180

1675

1685

1755

1590

1590

1640

62

58

76

1530

1530

1560

36-42

36-48

36-60

1600

2400

3400

1915

1930

1955

1820

1820

1860

68

64

84

1750

1750

1780

40-48

40-55

40-60

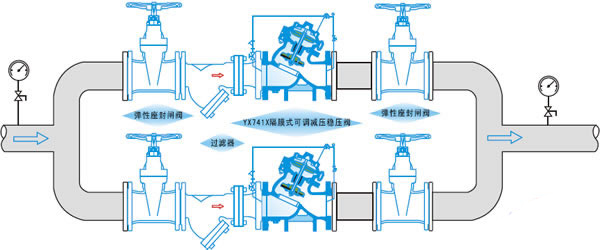

七、YX741X可調式減壓穩壓閥安裝示意圖


YX741X可調式減壓穩壓閥安裝示意圖
