產品名稱：
|

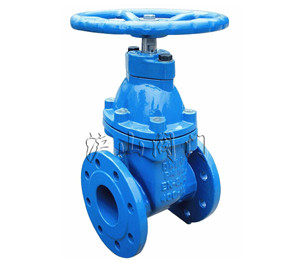

Z45X暗桿軟密封閘閥
|
產品型號：
|
Z45X
|
|
驅動方式：
|
手動
|
連接形式：
|
法蘭
|
|
結構形式：
|
暗桿
|
密封材料：
|
NBR橡膠
|
|
壓力范圍：
|
1.6～6.4MPa
|
公稱通徑：
|
DN50-DN600
|
|
常用材質：
|
球墨鑄鐵
|
技術咨詢：
|
021-31007323
|
一、Z45X暗桿軟密封閘閥簡介：
暗桿彈性座封閘閥，零用閥門整體包膠產生變形補償作用達到良好的密封效果，克服了一般閘閥密封不良、漏水和生銹的現象，更有效的節約安裝空間。軟密封閘閥可廣泛用于自來水、污水、建筑、石油、化工、食品、醫藥、輕紡、電力、船舶、治金、能源系統等流體管線上作為調節和截流裝置使用。
二、Z45X暗桿軟密封閘閥技術參數：
設計規范：GB/T 12234
結構長度：GB/T 12221
連接法蘭：JB/T 79
試驗與檢驗：JB/T 9092
壓力-溫度：GB/T 9131
產品標識：GB/T 12220
三、Z45X暗桿軟密封閘閥結構特點：
一、平底式閥座：
傳統的不銹鋼閘閥往往在通水洗管后即因外物諸如石頭、木塊、水泥、紙屑、雜物等淤泥積于閥底凹槽內，容易造成無法關閉緊密而形成漏水現象，軟密封閘閥底部采用與水管相同的平底設計，不易造成雜物淤積，使流體通暢無阻。
二、整體包膠：
閥門采用高品質的橡膠進行整體內，外包膠，國內一流的橡膠硫化技術使得硫化后的閥門能夠保證精確的幾何尺寸，且橡膠與球墨鑄鐵閥門接著牢靠，不易脫落及彈性記憶佳。
三、耐腐蝕：
閥體采用粉體環氧樹脂涂裝，可防止閥體的腐蝕及生銹。并可用于污水系統。不易碎裂以往傳統鑄鐵閘閥常因外物擊中、碰撞或重疊而造成斷裂等現象。由于本體改用球墨鑄鐵，此種情形已可大幅度減少。
四、三“O”型：
由于閥桿采用三“O”型環密封圈設計。可減少開關時的摩擦阻力，大幅減少漏水現象及可以不停水施工更換密封圈。
五、有助生飲：
由于閥體內部以無毒性環氧樹脂涂裝，閘閥的內外表面均以橡膠完全包覆而不至于出現銹水或腐蝕現象，可供生飲。
六、精鑄閥體：
閥體采用精密鑄造，精確的幾何尺寸使得閥體北部無需任何精加工即可保證閥門的密封性。
七、重量輕：
本體采用球墨鑄造制成，重量較傳統閘閥重量減輕約百分之二十到百分之三十，方便維修方便。
四、Z45X暗桿軟密封閘閥故障排除方法：
1軟密封閘閥填料處滲漏
(1)填料壓蓋太松，可均勻地將壓緊填料壓蓋用的螺母旋緊。
(2)填料圈數不夠，應增加填料。
(3)填料由于使用過久或保存不當失效，應更換新填料，更換時須注意各圈間的接頭應交叉錯開1200。
2軟密封閘閥閘板和閥座密封面間
(1)密封面間夾有污物，可沖洗消除之。
(2)密封面如有損傷，應重新研磨，必要時可重新堆焊及加工，研磨的密封面必須平整，其粗糙度不得低于0.4。
3軟密封閘閥閥體和閥蓋連接處滲漏螺母擰得不緊或松緊不均勻,可重新調整之。
(1)法蘭密封面上有損傷(直的溝紋或槽痕等)應進行修正。
(2)墊片損壞，應更換新墊片。
4軟密封閘閥閥桿傳動不靈活
(1)填料壓得過緊，應適當擰松填料壓蓋上的螺母。
(2)填料壓蓋位置不正，使閥桿卡住，應均勻地擰動填料壓蓋上的螺母，使壓蓋恢復正常位置。
(3)閥桿和閥桿螺母上的螺紋有損傷，應拆開后消除之。
