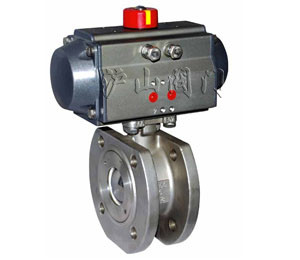

一、氣動超薄型球閥概述

　　與普通球閥相比，氣動超薄型球閥具有結構長度短、重量輕、安裝方便、節省材料等顯著的優點。對夾保溫夾套球閥保溫效果好。此外，閥座采用彈性密封結構，密封可靠，啟閉輕松。設有耐火結構，萬一發生火災時，仍然能夠可靠操作并具有良好的密封性。根據用戶需要，可設有防靜電結構。設置了90°開關帶孔定位片，根據需要可以加鎖，防止誤操作。 用途： 　　 對夾球閥及對夾保溫夾套球閥適用于Class150、PN1.0～2.5MPa，工作溫度 29~180℃(密封圈為增強聚四氟乙烯)或 29~300℃(密封圈為對位聚苯)的各種管路上，用于截斷或接通管路中的介質，選用不同的材質,可分別適用于水、蒸汽、油品、硝酸、醋酸、氧化性介質、尿素等多種介質。

二、氣動超薄型球閥特點及用途

　　該薄型球閥是吸收意大利技術并經國產化設計而發展出來的新型超短法蘭距球閥。

　　它采用直連方式執行機構連接，氣動襯氟調節蝶閥具有結構緊湊、尺寸小、重量輕、摩擦阻力小、回差小、動作穩定可靠等優點。


三、氣動超薄型球閥主要技術參數與性能

　　公稱壓力：1.6.2.5MPa

　　使用溫度：-20～+232℃～+350℃

　　公稱通徑：1/2"～8"

　　閥體材質：304.306.316L.WCB

　　連接法蘭：JB79-59.SH3406.

　　GB9113HG205 92-97

　　適用介質：水.油.氣及酸.堿等腐蝕性流體

　　作用方式：切斷型.調節型

　　電源電壓：220VAC　110VAC(HQ系列可選)

　　24VDC(HQ系列可選)

　　輸入信號：4～20mA/1~5VDC

　　0~20mA/0~10VDC

　　配套執行器：

　　1，SY-CH系列 2.DA-SR系列 3.QGSY系列
