產品名稱：
|
精小型電動單座調節閥
|
產品型號：
|
ZKLP-M
|
|
驅動方式：
|
電動
|
連接形式：
|
焊接、法蘭
|
|
結構形式：
|
單座
|
密封材料：
|
橡膠石棉板、1Cr18Ni9Ti、石墨纏繞墊片
|
|
壓力范圍：
|
1.6～6.4MPa
|
公稱通徑：
|
DN20-DN300
|
|
常用材質：
|
碳鋼、不銹鋼
|
技術咨詢：
|
021-31007323
|

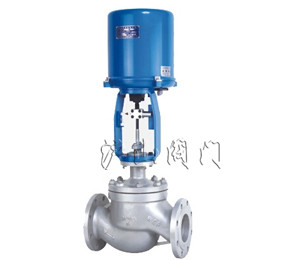

一、ZKLP-M精小型電動單座調節閥介紹
ZKLP-M精小型電動單座調節閥由3810L型(或PSL系列)直行程電子式電動執行機構和精小型單座閥組成。內含飼服功能，接受統一的4-20mA 或1-5V·DC的標準信號，將電流信號轉變成相對應的直線位移，自動地控制調節閥開度，達到對管道內流體的壓力、流量、溫度、液位等工藝參數的連續調節。智能型電動調節閥適用于對泄露量要求嚴格、閥前后壓差低及有一定粘度和含少量纖維介質的場合。
二、ZKLP-M精小型電動單座調節閥詳細信息
|
加工定制：是
|
品牌：滬山
|
型號：ZKLP-M
|
|
材質：不銹鋼
|
連接形式：法蘭
|
公稱通徑：20-300（mm）
|
|
適用介質：水,蒸汽,油品,各種高腐蝕化學介質,弱酸堿介質
|
壓力環境：常壓
|
工作溫度：常溫
|
|
流動方向：雙向
|
驅動方式：伺服
|
零部件及配件：執行器
|
|
形態：旋塞式
|
類型(通道位置)：二通式
|
標準：國標
|
|
密封形式：軟密封型
|
|
三、ZKLP-M精小型電動單座調節閥用途
ZDLP、ZDLM型電子式電動單座、套筒調節閥接受調節儀表來的直流電流信號，改變被調介質流量，使被控工藝參數保持在給定值。廣泛應用于電力、冶金、化工、石油、輕紡、制藥、造紙等工業部門的生產自動化控制。
本系列產品公稱通徑由20至300mm，公稱壓力有1.6、4.0、6.4MPa,接受信號為0～10mA.DC或4～20mA.DC,使用溫度范圍由 -40℃～450℃。其中電動單座調節閥適用于壓差較小，介質粘度較大或稍有顆粒雜質場合；電動套筒調節閥適用于壓差較大且泄漏量較大的場合。
四、ZKLP-M精小型電動單座調節閥結構特點
閥體、閥蓋：HT200、ZG230—450、ZG1Cr18Ni9Ti
閥 芯：1Cr18Ni9Ti、司鈦萊合金堆焊、增強聚四氟乙烯
填 料：聚四氟乙烯、柔性石墨、不銹鋼波紋管
推桿、襯套：2Cr13
墊 片：橡膠石棉板、1Cr18Ni9Ti、石墨纏繞墊片
五、ZKLP-M精小型電動單座調節閥技術參數
|
公稱通徑DN（mm）
|
20
|
25
|
32
|
40
|
50
|
65
|
80
|
100
|
125
|
150
|
200
|
250
|
300
|
|
（閥座直徑dn）
|
(10)
|
(12)
|
(15)
|
(20)
|
|
額定流量系數Kv
|
直線
|
1.8
|
2.8
|
4.4
|
6.9
|
11
|
17.6
|
27.5
|
44
|
69
|
110
|
176
|
275
|
440
|
690
|
1100
|
1760
|
|
等百分比
|
1.6
|
2.5
|
4
|
6.3
|
10
|
16
|
25
|
40
|
63
|
100
|
160
|
250
|
400
|
630
|
1000
|
1600
|
|
額定行程L（mm）
|
10
|
16
|
25
|
40
|
60
|
100
|
|
公稱壓力PN（MPa）
|
1.6、4.0、6.4
|
|
固有流量特性
|
直線、等百分比
|
|
固有可調比R
|
50：1
|
|
允許泄漏量
|
單座
|
硬密封：Ⅳ級、軟密封：Ⅵ級
|
|
套筒
|
硬密封：Ⅱ級、軟密封：Ⅵ級
|
|
工作溫度t（℃）
|
-20～200、-40～250、-40～450、-60～450
|
|
信號范圍（mA.DC）
|
0～10、4～20
|
|
電源電壓
|
220V、50Hz
|
|
作用方式
|
故障時：全關、全開、自鎖位
|
