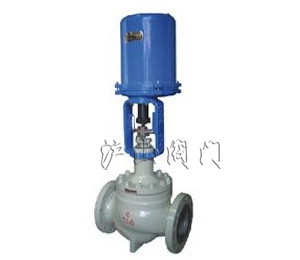

HCB籠式調節閥


HCB籠式調節閥
  質量穩定:實行全過程質量監控,細致入微,全方位檢測!

價格合理:高效內部成本控制,減少了開支,讓利于客戶!

交貨快捷:先進生產流水線,充足的備貨,縮短了交貨期!
銷售:021-31007323
傳真:021-33321522
技術:021-31007323

產品說明   服務承諾   訂貨流程



  產品名稱 籠式調節閥   產品型號 HCB
  驅動方式 氣動、電動   連接形式 法蘭、焊接
  結構形式 籠式   密封材料 橡膠
  壓力范圍 1.6~6.4MPa   公稱通徑 DN100-DN300
  常用材質 碳鋼、不銹鋼   技術咨詢 021-31007323



一、HCB籠式調節閥結構特點和應用范圍

    CV3000-HCB
籠式調節閥是壓力平衡式調節閥,閥內件采用套筒導向的先導式閥芯,它主要利用流體的壓力實現閥芯快速動作,操作力小。另外,密封型式采用單座密封,流量特性曲線精度高,符合IEC534-1標準。調節閥動態穩定性好、噪音低、防空化,適宜控制各種溫度的高壓差流體。配用多彈簧薄膜執行機構或電動執行機構,其結構緊湊,輸出力大。
      本產品符合GB/T4213-92。



二、HCB籠式調節閥技術參數和性能指標

閥體

型式

直通鑄造球形閥

公稱通徑

100~300mm

公稱壓力

ANSI125、150、300、600JIS10、16、20、30、40KPN1.6、4.0、6.4MPa

連接型式

法蘭連接:FF、RF、RJ、LG
法蘭標準:JISB2201-1984或ANSIB16.5、JB/T79.1PN1.6MPa、JB/T79.2凹凸面
焊接連接:對接焊BW

材料



ZG25ZG1Cr18Ni9Ti
ZG0Cr17Ni12Mo2、1.25Cr0.5Mo5.0Cr0.5Mo或SCPH21SCPH61Ti

上閥蓋



常溫型(P):-17~+230℃伸長Ⅰ型(EⅠ):-45~-17℃+230~+566℃
伸長Ⅱ型(EⅡ):整體式(E2I)-100~-45℃焊接式(E2W)-196~-100℃
注:工作溫度不準超過各種材料的允許范圍

壓蓋型式

螺栓壓緊式

填料

V型聚四氟乙烯填料、含浸聚四氟乙烯石棉填料、石棉編織填料

閥內組件

閥芯型式

先導式閥芯

材料

17-4PH、0Cr17Ni12Mo2和堆焊司太萊合金

執行機構

型式

HA多彈簧薄膜執行機構

膜片材料

丁睛橡膠夾尼龍布

彈簧范圍

0.02~0.10MPa、0.08~0.24MPa

供氣壓力

0.14、0.16、0.28、0.35MPa

氣源接口

Rc14

環境溫度

-30~+70℃

閥作用型式

氣—關式或氣—開式

附件

定位器、手輪機構、氣動閥位傳送器等

性能

泄漏量

符合標準ANSIB16.104Ⅳ級,小于額定Cv的0.01%

回差

3%(不帶定位器)、1%(帶定位器)

基本誤差

±5%(不帶定位器)、±1%(帶定位器)
注:采用標準的V型聚四氟乙烯填料時

可調范圍

50:1
