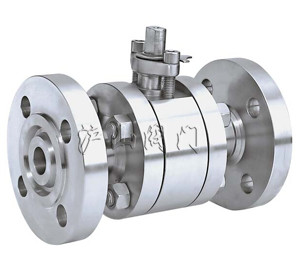

三段式高壓法蘭球閥


三段式高壓法蘭球閥
  質量穩定:實行全過程質量監控,細致入微,全方位檢測!

價格合理:高效內部成本控制,減少了開支,讓利于客戶!

交貨快捷:先進生產流水線,充足的備貨,縮短了交貨期!
銷售:021-31007323
傳真:021-33321522
技術:021-31007323

產品說明   服務承諾   訂貨流程



 產品名稱 三段式高壓法蘭球閥   產品型號 Q41F
  驅動方式 手動   連接形式 法蘭
  結構形式 浮動球球閥   密封結構 聚四氟乙烯等
  壓力范圍 32MPa   公稱通徑 DN1-DN200
  常用材質 WCB、304、316   技術咨詢 021-31007323


一、三段式高壓法蘭球閥介紹

三段式高壓法蘭球閥結構圖
三段式高壓法蘭球閥是用帶有圓形通道的球體作啟閉件,球體隨閥桿轉動實現啟閉動作的閥門,其啟閉件是一個有孔的球體,繞垂直于通道的軸線旋轉,從而達到啟閉通道的目的。

二、三段式高壓法蘭球閥主要零件材料

型號
Type
零件名稱Part name
閥體Body 球體、閥桿Sphere stem 密封圈Sesa ring 填料Packing
Q41F型碳鋼類Carbon steel model 碳素銅鑄件或鍛件
Carbon steel casting or forging
2GrL3 增強聚四氟乙烯
Vuoluk PTFE
聚四氟乙烯
PTFE
Q41F型P類model Ps 鉻鎳鈦不銹鋼鑄件或鍛件
Cr Ni Tistainless steel casting or forging
鉻鎳鈦不銹鋼
Cr Ni Tistainless steel
Q41F型R類model Rs 鉻鎳鉬鈦不銹鋼或鍛件
Cr Ni Mo Tistainless steel casting or forging
鉻鎳鉬鈦不銹鋼
Cr Ni Mo Tistainless steel

三、三段式高壓法蘭球閥主要尺寸

公稱壓力:PN6.0MPa、PN22.0MPaNominal pressure
公稱通DN/mm
Nominal Diameter
尺寸/mm Dimensions
L D D1 D2 b Z-Φd M H L0
10 210 95 60 18 20 3-Φ18 M24×2 77 220
15 230 95 60 20 20 3-Φ18 M24×2 85 220
25 260 105 68 28 20 3-Φ18 M33×2 100 250
32 300 115 80 38 25 4-Φ18 M42×2 120 300
40 350 125 90 48 28 6-Φ26 M52×2 150 400
50 400 165 115 61 32 6-Φ26 M64×3 165 400
65 490 200 145 75 40 6-Φ29 M80×3 180 500
80 580 225 170 94 50 6-Φ33 M100×3 200 600
100 620 260 195 115 60 6-Φ36 M125×4 245 800
125 750 300 235 146 75 8-Φ39 M155×4 270 850
150 800 330 255 163 78 8-Φ42 M175×4 300 850
200 850 400 315 193 90 8-Φ48 M215×6 400 900
公稱壓力:PN32.0MPaNominal pressure
10 210 95 60 18 20 3-Φ18 M24×2 77 220
15 230 105 68 20 20 3-Φ18 M33×2 85 220
25 260 115 80 28 25 4-Φ18 M42×2 100 250
32 300 125 90 38 28 6-Φ26 M52×2 120 300
40 350 165 115 48 32 6-Φ26 M64×2 150 400
50 400 200 145 61 40 6-Φ29 M80×2 165 400
65 490 225 170 75 50 6-Φ33 M100×2 180 500
80 580 260 195 94 60 6-Φ36 M125×2 200 600
100 620 300 235 115 75 8-Φ39 M155×2 245 800
125 750 330 255 146 78 8-Φ42 M175×2 270 800
150 800 400 315 163 90 8-Φ48 M215×2 300 850
200 850 480 380 193 120 8-Φ60 M265×2 400 900
