“LL”型四通球閥只需操作扳手或執行器將球體轉動90度，可同時對兩種介質的流向進行切換，既方便又迅速，實現一閥多用的效果。
二、四通球閥執行標準
1 設計和制造：GB/T12237-1989； APl608。
2 檢驗和試驗：GB/T13927-1992； APl 598。
3 法蘭連接：JB/T79]一2-1994； ASME/ANSI B165。
三、四通球閥結構特點
1、流體阻力�。呵蝮w和閥體的連接管道截面相等，且球體通道采用圓弧連接，介質通過球體是，流體阻力小。
2、密封性能好：閥座采用具有一定彈性變形和高強度的PTFE材料，達到良好密封性能保證了閥門的穩定性。
3、使用壽命長：閥門的閥芯和光見頸材料采用奧氏不銹鋼，閥座材料選用PTFE，能達到良好的抗腐蝕性作用，延長了閥門的使用壽命。
四、四通球閥工作原理
“LL”型四通球閥只需操作扳手或執行器將球體轉動90度，可同時對兩種介質的流向進行切換，既方便又迅速，實現一閥多用的效果。
五、四通球閥優點
1、手動部分可采用鋼板壓制的手柄或不銹鋼鑄造的手柄。手柄設有限位結構，在閥門開啟、關閉的位置設定限位，當不銹鋼氣動閥門使用在關鍵裝置上時，限位塊上設有鎖孔可鎖定開關位置避免誤操作。手柄上有明顯地開和關標識。
2、閥桿采用A182F（1Cr13）整體鍛造并調制處理，硬度達到HB220～250。閥桿通過平鍵或花鍵或方契與手柄連接，通用性強，拆裝方便。閥桿設有防吹出結構。
3、閥門的填料選用編結、柔性石墨密封圈或四氟烯密封圈，使得閥桿在一定的潤滑情況下實現可靠的密封。
4、根據需要，球閥可設計成防靜電結構，在球體與閥桿、閥桿與閥體之間設置導電彈簧，避免靜電打火點燃易燃物質，確保系統安全。
5、密封副形式多樣。根據不同工況可選用軟密封、硬密封、防火閥座等結構；DN150以下為浮球形式，DN200以下為固定球形式。
6、球閥閥座處可設置輔助密封結構，在閥座和閥桿部位加裝注脂閥，緊急情況下可暫時密封，并可根據需要加長閥桿以適宜埋地鋪設得場所。
六、四通球閥主要性能規范
公稱壓力
PN(MPa)
Nominal diameter
|
試驗壓力Test pressure
|
殼體
shell
|
高壓液密封
High-pressure liquid sealing
|
低壓氣密封
Low-pressure hermetic sealing
|
|
1.6
|
2.4
|
1.76
|
0.6
|
|
2.5
|
3.75
|
2.75
|
|
4.0
|
6.0
|
4.4
|
|
CLASS150
|
3.0
|
2.2
|
適用工況
Applicable Operating Mode
|
適用介質
Applicable medium
|
水、油品、氣等非腐蝕介質和酸堿腐蝕介質
Non-corrosion medium such as water, oil, products, and gas, etc, and nitric acid corrosion medium.
|
適用溫度
Applicable temperature
|
-28～350℃
|
應用規范
Applicable
Specification
|
連接法蘭
Connection flange
|
JB79-59、GB9113、HG20592-97、ANSI B16.5
|
檢驗試驗
Test and inspection
|
GB9/T9092-99、API598
|
其余制造規范均按本廠標準
七、四通球閥主要零件材質
零件名稱
Accessory name
|
材質Material
|
|
GB
|
ASTM
|
閥體、閥蓋
Body, bonnet
|
WCB
|
A216-WCB
|
密封圈
Sealing Ring
|
PTFE、對位聚苯
PTFE、Counterpoint polyphenyl
|
PTFE、對位聚苯
PTFE、Counterpoint polyphenyl
|
|
球體Ball
|
1Cr18Ni9Ti
|
SS 304
|
閥座、閥桿
Seat, Stem
|
2Cr13
|
A246-416
|
雙頭螺柱
Dual-head double-screw bolt
|
35CrMoA
|
A193-B7
|

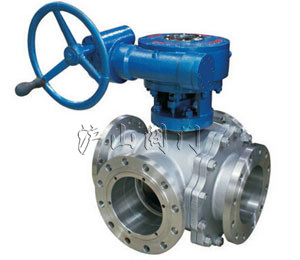

法蘭連接四通球閥

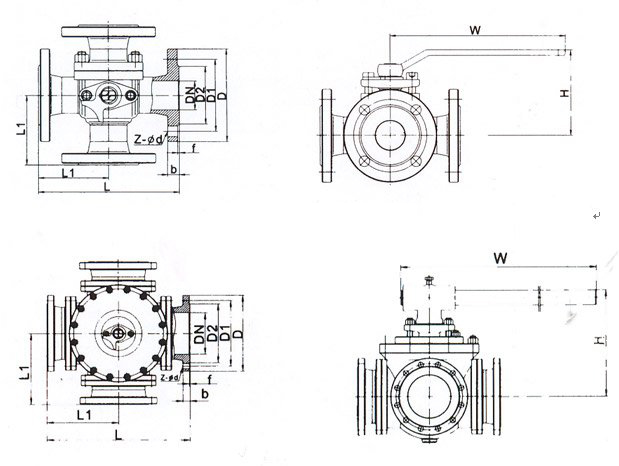

八、四通球閥主要外型與連接尺寸表
公稱壓力或壓力級
Nominal pressure
|
主要尺寸
Main dimension
|
公稱通徑DN(mm/in)Nominal diameter
|
|
15/1/2〞
|
20/3/4〞
|
25/1〞
|
32/11/4〞
|
40/11/2〞
|
50/2〞
|
65/21/2〞
|
80/3〞
|
100/4〞
|
125/5〞
|
1520/6〞
|
200/8〞
|
|
PN1.6 MPa
|
L
|
150
|
150
|
180
|
200
|
220
|
240
|
260
|
280
|
320
|
380
|
440
|
550
|
|
PN2.5 MPa
|
L1
|
75
|
75
|
90
|
100
|
110
|
120
|
130
|
140
|
160
|
190
|
220
|
275
|
|
PN4.0 MPa
|
H
|
90
|
90
|
102
|
115
|
135
|
140
|
155
|
185
|
210
|
275
|
305
|
335
|
|
CLASS 150
|
W
|
140
|
140
|
155
|
250
|
250
|
350
|
350
|
420
|
700
|
1000
|
1300
|
1800
|
其余的法蘭尺寸請參閱樣本《主要外型及連接尺寸表》
