產品名稱：
|
衛生級蝶閥
|
產品型號：
|
PZ73H
|
|
驅動方式：
|
手動、氣動、電動、蝸輪
|
連接形式：
|
對夾、法蘭 、焊接
|
|
結構形式：
|
三偏心
|
密封材料：
|
硬質合金、鑄鋼、橡膠
|
|
壓力范圍：
|
0.6～1.6MPa
|
公稱通徑：
|
DN50-DN150
|
|
常用材質：
|
碳鋼、不銹鋼、合金鋼
|
技術咨詢：
|
021-31007323
|
一、衛生級蝶閥概述
衛生級閥門采用卡箍式、圓螺紋式連接，具有結構簡單、造型美觀、裝拆快捷，開關迅速，操作靈活，流體阻力小，使用安全可靠等優點。替代法蘭，管螺紋、梯形螺紋等我國傳統的連接方式所產生的缺點。可配合各種執行機構。
二、衛生級蝶閥基本信息
通風蝶閥
規 格 DN15——DN150、1〞— 6〞
連接形式：焊接式，快裝式，螺紋式，卡箍式，對夾式等
驅動方式：手動、蝸桿蝸輪傳動、氣傳動、電傳動
屬系：衛生級閥門系列
標 準： ISO、DIN、IDF、SMS、3A等
材 質： sus304、sus316L等各種不銹鋼材質
產品說明：密封好，使用壽命長
質 量： 產品內外用高檔拋光設備處理，達到表面精密度要求
密 封 圈： EPDM、NBR、PTFE
包 裝： 紙箱/木箱包裝/塑料
工作壓力： 0.6Mpa、1.0Mpa、1.6Mpa
工作溫度： —10℃+150℃
適用介質：液體、氣體、油品、各種高腐蝕化學介質
應用范圍： 食品、飲料、制藥、乳制品、啤酒以及精細化工
三、衛生級手動蝶閥的優點
1 、蝶閥橡膠密封圈與閥板均采用進口件，保證了蝶閥的使用性能和使用壽命。
2 、采用高精度數控車床精車閥體，保證了蝶閥可靠的互換性，免去了因更換橡膠而不能保證其使用性能的麻煩。
3 、閥桿鑲裝尼龍軸套，減小了磨擦力因而開啟靈活輕松。
4 、鋼件均采用不銹鋼制作，橡膠采用食品橡膠，衛生質量高。
5 、閥體通徑與管道內徑等徑，開啟時窄而呈流線型的閥板與流體方向一致，流量大而阻力小，無物料積聚。
6 、手柄采用扳動式和拉動式，可承受較大操作力矩，不易扳斷。
7 、開閉范圍為 0~90 度，可固定于每隔 15 度的位置上，具有可調性，且開閉迅速，操作方便。
8 、閥體均采用可拆連接，結構簡單，維修方便。
9 、造型輕巧美觀，表面光亮而不粘塵，無毛刺扎手。
10 、經過嚴密的強度和密封試驗，保證質量。
11 、抽樣進行不低于 30000 次的疲勞壽命試驗，保證了其使用壽命。

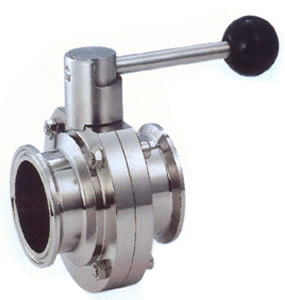

快裝式蝶閥
|
|
|
快裝式蝶閥
|

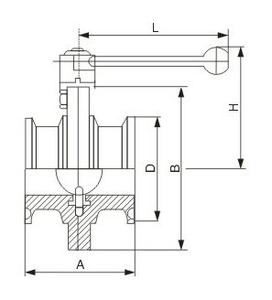

快裝式蝶閥 結構圖
|
|
規格（ISO）
|
A
|
B
|
D
|
L
|
H
|
Kg
|
|
20
|
66
|
78
|
50.5
|
130
|
82
|
1.35
|
|
25
|
66
|
78
|
50.5
|
130
|
82
|
1.35
|
|
32
|
66
|
78
|
50.5
|
130
|
82
|
1.2
|
|
38
|
70
|
86
|
50.5
|
130
|
86
|
1.3
|
|
51
|
76
|
102
|
64
|
140
|
96
|
1.85
|
|
63
|
98
|
115
|
77.5
|
150
|
103
|
2.25
|
|
76
|
98
|
128
|
91
|
150
|
110
|
2.6
|
|
89
|
102
|
139
|
106
|
170
|
116
|
3.0
|
|
102
|
106
|
154
|
119
|
170
|
122
|
3.6
|
|
108
|
106
|
159
|
119
|
170
|
126
|
3.6
|
|
133
|
140
|
185
|
145
|
190
|
138
|
6.5
|
|
159
|
260
|
215
|
172
|
190
|
153
|
11
|

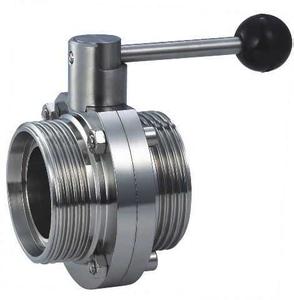

螺紋式蝶閥
|
|
|
螺紋式蝶閥
|
螺紋式蝶閥 結構圖
|
|
規格（SMS）
|
A
|
B
|
D
|
L
|
H
|
Kg
|
|
25
|
66
|
78
|
40×1/6
|
130
|
82
|
1.3
|
|
32
|
66
|
78
|
48×1/6
|
130
|
82
|
1.3
|
|
38
|
70
|
86
|
60×1/6
|
130
|
86
|
1.7
|
|
51
|
76
|
102
|
70×1/6
|
140
|
96
|
2.2
|
|
63
|
80
|
115
|
85×1/6
|
150
|
103
|
2.9
|
|
76
|
84
|
128
|
98×1/6
|
150
|
110
|
3.4
|
|
89
|
90
|
139
|
110×1/6
|
170
|
116
|
3.9
|
|
102
|
104
|
159
|
132×1/6
|
170
|
126
|
5.5
|

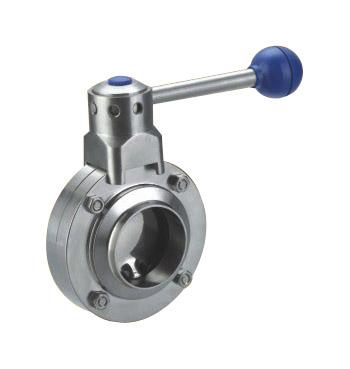

焊接式蝶閥
|
|
|
焊接式蝶閥
|
焊接式蝶閥 結構圖
|
|
規格（ISO）
|
A
|
B
|
D
|
L
|
H
|
Kg
|
|
20
|
50
|
78
|
19.05
|
130
|
82
|
1.2
|
|
25
|
50
|
78
|
25.4
|
130
|
82
|
1.2
|
|
32
|
50
|
78
|
31.8
|
130
|
82
|
1.05
|
|
38
|
50
|
86
|
38.1
|
130
|
86
|
1.2
|
|
51
|
52
|
102
|
50.8
|
140
|
96
|
1.7
|
|
63
|
56
|
115
|
63.5
|
150
|
103
|
2.1
|
|
76
|
56
|
128
|
76.1
|
150
|
110
|
2.4
|
|
89
|
60
|
139
|
88.9
|
170
|
116
|
2.7
|
|
102
|
64
|
154
|
101.6
|
170
|
122
|
3.05
|
|
108
|
64
|
159
|
108
|
170
|
126
|
3.15
|
|
133
|
80
|
138
|
133
|
190
|
138
|
5.2
|
|
159
|
90
|
215
|
159
|
190
|
153
|
9.2
|
