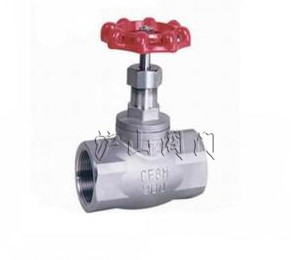

美標內螺紋針型截止閥具有安裝拆卸方便、連接緊固、有利于防火、防爆和耐壓能力高、密封性能良好等優點，內螺紋針型閥是電站、煉油、化工裝置和儀表測量管路中的一種先進連接方式的閥門。德標截止閥的密封性良好，使用壽命長，即使密封面損壞后，也只需要更換易損零件，即可繼續使用。安裝時應使介質的流向與閥體上的箭頭方向一致。
二、美標內螺紋針型截止閥特點
1. 美標針型截止閥制造標準:ASME B16.34-2004
2. 連接形式: 內外螺連接(NPT,G,Rc,Rp…)
3. 美標針型截止閥結構特征:錐面密封,旋塞提升式。
4. 閥門檢驗和試驗: API 598
5. 公稱壓力:≤10000Psi
6. 適用溫度:-29℃～+538℃
7. 適用介質:水,汽,油及有腐蝕性和非腐蝕性氣體等。
三、美標內螺紋截止閥性能規范
|
公稱壓力
|
PN
|
2.5,4.0,6.4
|
MPa
|
|
強度試驗壓力
|
PT
|
3.8,6.0,9.6
|
|
低壓氣密封試驗壓力
|
|
0.6
|
|
高壓密封試驗壓力
|
|
3.0,4.8,7.6
|
|
適用介質
|
J11W-（16-64）C
|
J11W-（16-64）P
|
J11W-（16-64）R
|
|
水、油品、氣
|
硝酸類
|
醋酸類
|
|
適用溫度
|
-40～180℃
|
四、美標內螺紋截止閥主要零件材料
|
零件名稱
|
J11W-（16-64）C
|
J11W-（16-64）P
|
J11W-（16-64）R
|
|
閥體
|
WCB
|
ZG1Cr18Ni9Ti
CF8
|
ZG1Cr18Ni12Mo2Tii
CF8M
|
|
閥蓋
|
1Cr18Ni9Ti
304
|
1Cr18Ni9Ti
304
|
1Cr18NI12Mp2Ti
316
|
|
閥桿
|
1Cr18Ni9Ti
304
|
1Cr18Ni9Ti
304
|
18Ni12Mo2Ti
316
|
|
密封圈
|
304,316
|
|
填料
|
聚四氟乙烯
|
五、美標內螺紋截止閥主要外型尺寸
|
DN
|
G
|
L
|
E
|
B
|
H
|
A
|
|
6
|
1/4〞
|
60
|
15
|
23
|
80
|
60
|
|
10
|
3/8〞
|
60
|
15
|
26
|
80
|
60
|
|
15
|
1/2〞
|
68
|
16
|
31
|
90
|
70
|
|
20
|
3/4〞
|
82
|
18
|
38
|
98
|
70
|
|
25
|
1〞
|
90
|
20
|
46
|
108
|
80
|
|
32
|
11/4〞
|
105
|
21.5
|
56
|
120
|
90
|
|
40
|
1 〞
|
120
|
23
|
63
|
146
|
100
|
|
50
|
2
|
140
|
24.5
|
76
|
162
|
120
|
