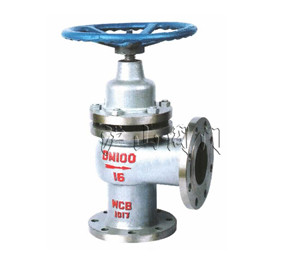

U44角式柱塞閥


U44角式柱塞閥
  質量穩定:實行全過程質量監控,細致入微,全方位檢測!

價格合理:高效內部成本控制,減少了開支,讓利于客戶!

交貨快捷:先進生產流水線,充足的備貨,縮短了交貨期!
銷售:021-31007323
傳真:021-33321522
技術:021-31007323

產品說明   服務承諾   訂貨流程



  產品名稱 角式柱塞閥   產品型號 U44
  驅動方式 手動   連接形式 法蘭
  結構形式 角式   密封材料 不銹鋼
  壓力范圍 1.6~2.5MPa   公稱通徑 DN15-DN400
  常用材質 碳鋼、不銹鋼   技術咨詢 021-31007323



角式柱塞閥U44介紹

一、U44角式柱塞閥產品概述

U44角式柱塞閥與直通式柱塞閥的工作原理完全相同,只不過是安裝在管線中的位置不同,因而石油、化工、化肥、制藥等長輸管線中有不少的拐角彎處,而角式柱塞閥正好裝在這個部位,這樣不但減少了接管彎頭,安裝方便,省工省料等特點。柱塞式截止閥是常規截止閥的變型。在該閥門中,閥瓣和閥座通常是基于柱塞原理設計的。閥瓣磨光成柱塞與閥桿相連接,密封是由套在柱塞上的兩個彈性密封圈實現的。

二、U44角式柱塞閥主要連接、結構尺寸

DN(mm)
尺寸
U44SM-16C、P、R?? U45H-16C、P、R
15 20 25 32 40 50 65 80 100 125 150 200 250 300 350 400
L 90 95 100 105 115 125 145 155 175 200 225 275 325 375 425 475
H 190 210 220 250 280 300 320 370 420 440 530 610 730 850 970 1100
W 100 100 120 140 160 180 200 240 270 310 340 400 520 640 760 900
D 95 105 115 135 145 160 180 195 215 245 280 335 405 460 520 580
K 65 75 85 100 110 125 145 160 180 210 240 295 355 410 470 525
T 12 12 12 13 13 13 15 17 17 19 21 23 27 28 30 32
n-φ 4-14 4-14 4-14 4-18 4-18 4-18 4-18 8-18 8-18 8-18 8-23 12-23 12-25 12-25 16-25 16-30



DN(mm)
尺寸
U44SM-25C、P、R?? U45H-25C、P、R
15 20 25 32 40 50 65 80 100 125 150 200 250 300 350 400
L 90 95 100 105 115 125 145 155 175 200 225 275 325 375 425 475
H 190 210 230 260 260 290 320 370 420 460 530 610 730 850 970 1100
W 100 100 110 140 160 180 200 240 270 310 330 400 520 640 760 900
D 95 105 115 135 145 160 180 195 230 270 300 360 425 485 550 610
K 65 75 85 100 110 125 145 160 190 220 250 310 370 430 490 550
T 14 14 14 15 15 17 19 19 21 25 27 31 33 36 40 44
n-φ 4-147 4-14 4-14 4-18 4-18 4-18 8-18 8-18 8-23 8-25 8-25 12-25 12-30 16-30 16-34 16-34
