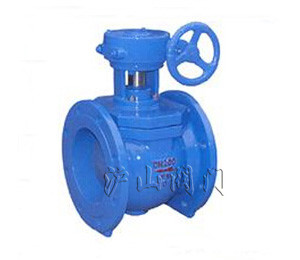

偏心半球面襯膠旋塞閥


偏心半球面襯膠旋塞閥
  質量穩定:實行全過程質量監控,細致入微,全方位檢測!

價格合理:高效內部成本控制,減少了開支,讓利于客戶!

交貨快捷:先進生產流水線,充足的備貨,縮短了交貨期!
銷售:021-31007323
傳真:021-33321522
技術:021-31007323

產品說明   服務承諾   訂貨流程



  產品名稱 偏心半球面襯膠旋塞閥   產品型號 PLVE
  驅動方式 手動、氣動、電動   連接形式 法蘭
  結構形式 直通式   密封材料 橡膠
  壓力范圍 1.0MPa   公稱通徑 DN50-DN800
  常用材質 球鐵、灰鐵、碳鋼   技術咨詢 021-31007323



偏心半球面襯膠旋塞閥介紹

偏心半球面襯膠旋塞閥采用半球面結構,能有效地清除介質中的沉積顆粒。偏心結構使閥門的開啟過程中閥座與球瓣速脫離,延長密封副使用壽命。密封面采用噴涂耐磨鎳合金,二通法蘭式旋塞閥提高使用壽命。適用于電廠、冶金、水泥、造紙等行業中的煤粉、灰渣、紙業等物料的輸送管線。
 偏心半球面襯膠旋塞閥-滬山閥門制造(上海)有限公司

一、偏心半球面襯膠旋塞閥主要零部件材料

閥體、閥蓋、壓蓋

旋塞

閥座

軸承

閥瓣

球鐵、灰鐵、碳鋼

球鐵、灰鐵、碳鋼

不銹鋼、碳鋼+NBR

不銹鋼、碳鋼+NBR

二、偏心半球面襯膠旋塞閥主要技術參數

公稱通徑DN:50-800mm
公稱壓力PN:1.0MPa
工作溫度:-19℃-425℃
適用介質:水、油、污水、含顆粒介質液體等
驅動方式:手動、電動、氣動

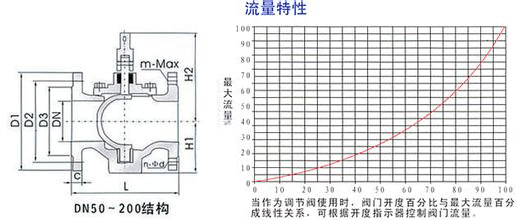

三、偏心半球面襯膠旋塞閥主要連接外型尺寸

DN

D1

D2

D3

C

n-d

m-M×n

L

H1

50

165

125

99

19

4-Φ19

-

178

84

65

185

145

118

19

4-Φ19

-

190

93

80

200

160

132

19

4-Φ19

4-M16通孔

203

109

100

220

180

156

19

8-Φ19

-

229

128

125

250

210

184

19

8-Φ19

-

254

128

150

285

240

211

21

4-Φ23

4-M20通孔

267

165

200

340

295

266

21

4-Φ23

4-M20通孔

292

198

250

395

350

319

24

8-Φ23

4-M20深 30

330

249

300

445

400

370

25

8-Φ23

4-M20深 30

356

290

350

505

460

429

26

12-Φ23

4-M20深 30

432

330

400

565

5815

480

28

12-Φ29

4-M24深 36

450

355

450

615

565

530

28

16-Φ28

8-M24深 36

450

355

500

670

620

582

29

12-Φ28

8-M27深 36

660

427

600

780

725

682

30

12-Φ31

8-M27深 40

762

567

700

895

840

794

32.5

16-Φ31

8-M27深 40

865

633

800

1015

950

901

35

16-Φ34

8-M30深 45

965

633

備注:1、法蘭連接尺寸按GB/T17241.6-1998標準之PNPN10制造;
2、結構長度L參考GB-12221-89標準之系統3制造;
3、閥門工作高度隨先用的操作機而不同,蝸輪式之操作手傳輸線可配換為傳動帽;
4、以上為本公司標準產品,若有特殊需求,請洽詢業務部門或代理商。
BYLT942X型活塞式流量調節閥

四、偏心半球面襯膠旋塞閥執行標準

壓力試驗

法蘭連接尺寸

G/T13927

G4216.2~4216.5、GB/T17241.6


上一個產品:單(雙)沖洗旋塞閥
下一個產品:彈性座封偏心旋塞閥
