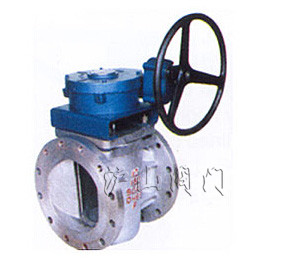

X343F(蝸輪半襯)、X43Fs(手動全襯)襯氟塑料旋塞閥


X343F(蝸輪半襯)、X43Fs(手動全襯)襯氟塑料旋塞閥
  質量穩定:實行全過程質量監控,細致入微,全方位檢測!

價格合理:高效內部成本控制,減少了開支,讓利于客戶!

交貨快捷:先進生產流水線,充足的備貨,縮短了交貨期!
銷售:021-31007323
傳真:021-33321522
技術:021-31007323

產品說明   服務承諾   訂貨流程



  產品名稱 手動全襯襯氟塑料旋塞閥   產品型號 X343F、X43Fs
  驅動方式 手動、蝸輪   連接形式 法蘭
  結構形式 直通式   密封材料 氟塑料
  壓力范圍 0.6~4.0MPa   公稱通徑 DN15-DN400
  常用材質 碳鋼、不銹鋼   技術咨詢 021-31007323



X343F(蝸輪半襯)、X43Fs(手動全襯)襯氟塑料旋塞閥介紹

X343F(蝸輪半襯)、X43Fs(手動全襯)襯氟塑料旋塞閥
設計與制造:GB12240
結構長度:GB12221
法蘭連接尺寸:JB78 JB79 GB HG SH

一、X343F(蝸輪半襯)、X43Fs(手動全襯)襯氟塑料旋塞閥用途

手動全襯襯氟塑料旋塞閥專用于控制強腐蝕性介質,閥體內腔表面覆有可供選擇的各種氟塑料,二通保溫旋塞閥適用于不同工作溫度和流體管路,具有強度高、耐腐蝕性能好的特點。
適用溫度:≤100℃、≤120℃、≤150℃、(可按照襯里材料)
壓力等級:全襯:0.6、1.0、1.6 半襯:1.0 1.6 2.5 4.0

二、X343F(蝸輪半襯)、X43Fs(手動全襯)襯氟塑料旋塞閥測試

襯里層:電火花檢測
實驗與檢驗按GB/T13927標準
公稱壓力:PN閥體:PN×1.5 密封:PN×1.1

三、X343F(蝸輪半襯)、X43Fs(手動全襯)襯氟塑料旋塞閥材料

閥體:鑄鐵、碳鋼、不銹鋼、超低碳不銹鋼 閥蓋:鑄鐵、碳鋼、不銹鋼、超低碳不銹鋼
襯里:氟塑料 塞子:碳鋼、不銹鋼 手柄:碳鋼 蝸輪裝置:組合件

四、X343F(蝸輪半襯)、X43Fs(手動全襯)襯氟塑料旋塞閥部件列表

1、閥體、2、閥蓋3、塞子4、蝸輪裝置1、 閥體、2、閥蓋3、閥體襯里4、塞子5、手柄
公稱通徑 L D D1 D2 n-Фd
DN NPS 0.6 1.0 1.6 2.5 4.0 0.6 1.0 1.6 2.5 4.0 0.6 1.0 1.6 2.5 4.0 0.6 1.0 1.6 2.5 4.0 0.6 1.0 1.6 2.5 4.0
15 1/2 130 140 80 95 95 95 95 55 65 65 65 65 40 45 45 45 46 4-12 4-14 4-14 4-14 4-14
20 3/4 130 152 90 105 105 105 105 65 75 75 75 75 50 55 55 55 56 4-12 4-14 4-14 4-14 4-14
25 1 140 165 100 115 115 115 115 75 85 85 85 85 60 65 65 65 65 4-12 4-14 4-14 4-14 4-14
32 11/4 165 178 120 135 135 135 140 90 100 100 100 100 70 788 788 788 76 4-14 4-18 4-18 4-18 4-18
40 11/2 165 190 130 145 145 145 150 100 110 110 110 110 80 85 85 85 84 4-14 4-18 4-18 4-18 4-18
50 2 203 216 140 160 160 160 165 110 125 125 125 125 90 100 100 100 99 4-14 4-18 4-18 4-18 4-18
65 21/2 222 241 160 180 180 180 185 130 145 145 145 145 110 120 120 120 118 4-14 4-18 4-18 8-18 8-18
80 3 241 283 185 195 195 195 200 150 160 160 160 160 125 135 135 135 132 4-18 4-18 8-18 8-18 8-18
100 4 305 305 205 215 215 230 235 170 180 180 190 190 145 155 155 160 156 4-18 8-18 8-18 8-23 8-22
125 5 356 281 235 245 245 270 270 200 210 210 220 220 175 185 185 188 184 8-18 8-18 8-18 8-25 8-26
150 6 394 403 260 280 280 300 300 225 240 240 250 250 200 210 210 218 211 8-18 8-23 8-23 8-25 8-26
200 8 457 419 315 335 335 360 375 280 295 295 310 320 255 265 265 278 284 8-18 8-23 12-23 12-25 12-30
250 10 533 457 370 390 405 425 450 335 350 355 370 385 310 320 320 332 315 12-18 12-23 12-25 12-30 12-33
300 12 610 502 435 440 460 485 515 395 400 410 430 450 362 368 375 390 409 12-23 12-23 12-25 16-30 16-33
350 14 686 762 485 500 520 550 580 445 460 470 490 510 412 428 435 448 465 12-23 16-23 16-25 16-34 16-360
400 16 762   535 565 580     495 515 525     462 482 485     16-23 16-25 16-30
450 18 864   590         550         518         16-23
500 20 914   640         600         568         16-23
