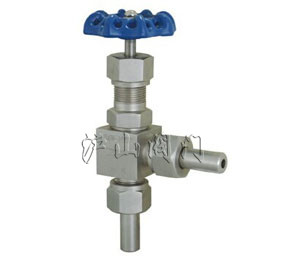

J24W角式針型閥


J24W角式針型閥
  質量穩定:實行全過程質量監控,細致入微,全方位檢測!

價格合理:高效內部成本控制,減少了開支,讓利于客戶!

交貨快捷:先進生產流水線,充足的備貨,縮短了交貨期!
銷售:021-31007323
傳真:021-33321522
技術:021-31007323

產品說明   服務承諾   訂貨流程


  產品名稱

J24W角式針型閥

  產品型號

J24W

  驅動方式

手動

  連接形式

外螺紋

  適用介質

水、介質、油品

  密封材料

不銹鋼、硬質合金

  壓力范圍

16.0MPa

  公稱通徑

DN6-DN25

  常用材質

不銹鋼

  技術咨詢

021-31007323


J24W角式針型閥介紹

      角式針型閥的閥芯就是一個很尖的圓錐體,好象針一樣插入閥座,由此得名。 針型閥門比其他類型的閥門能夠耐受更大的壓力,密封性能好,所以一般用于較小流量,較高壓力的氣體或者液體介質的密封。 電動閥門與壓力表配合使用是合適的了,一般的針型閥門都做成螺紋連接(當然也有法蘭及其他形式的連接)。



一、J24W角式針型閥結構形式:
J24角式針型閥結構形式

二、J24W角式針型閥應用規范:
1、設計制造:GB/T 12224-1989 ;JB/T 7747-1995
2、連接形式:對焊式管接頭;內螺紋連接
3、結構特征:錐面密封:浮動閥瓣;直角式通道
4、閥門檢驗和實驗:GB/T 13927-1992
5、材料:碳鋼按GB/T 12228-1989的規定
不銹鋼按 GB/T 1220-1989的規定


三、J24W角式針型閥性能規范 單位:MPa
實驗項目 壓力值
公稱壓力 16
殼體實驗 24
密封試驗 17.6
氣壓試驗 9.6
適用溫度 ≤425℃
適用介質 水、蒸汽、油品等


四、J24W角式針型閥主要零件材料:
型號 閥體 接頭 閥桿 螺帽 填料
J24H-160 20# 20# 2Cr13 20# 柔性石墨
J24W-160P SS304 SS304 SS304 SS304


五、J24W角式針型閥主要外形尺寸:
規格 M Ф L1 L H Do 重量
DN6 M20×1.5 φ14×4 70 70 96 63 1.0
DN10 M24×4.5 φ18×4 80 80 115 78 1.2
DN15 M30×1.5 φ22×4 90 90 122 100 2.2
DN20 M36×1.5 φ28×4 110 110 156 110 3.8
DN25 M39×1.5 φ33×4 115 115 170 140 4.5
