產品名稱：
|

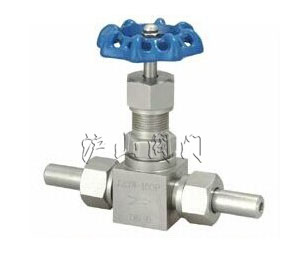

J21W外螺紋針型閥
|
產品型號：
|
J21W
|
|
驅動方式：
|
手動
|
連接形式：
|
外螺紋
|
|
適用介質：
|
水、蒸汽、油品
|
密封材料：
|
不銹鋼、碳鋼
|
|
壓力范圍：
|
32.0MPa
|
公稱通徑：
|
DN6-DN25
|
|
常用材質：
|
鑄鋼，不銹鋼
|
技術咨詢：
|
021-31007323
|
一、J21W外螺紋針型閥介紹
J21W外螺紋針型閥是儀表測量管路系統中重要組成部分，主要有截止閥和球閥，其功用是作開啟或切斷管道通路用。
二、J21W外螺紋針型閥適用范圍：
城建、化工、冶金、石油、制藥、食品、飲料、環保。
三、J21W外螺紋針型閥結構形式:
四、J21W外螺紋針型閥應用規范：
1、設計制造：GB/T 12224-1989 ；JB/T 7747-1995
2、連接形式：對焊式管接頭
3、結構特征：錐面密封；浮動閥瓣
4、閥門檢驗和實驗：GB/T 13927-1992
5、材料：碳鋼按GB/T 12228-1989的規定
不銹鋼按 GB/T 1220-1989的規定
五、J21W外螺紋針型閥性能規范 單位：MPa
|
實驗項目
|
壓力值
|
|
公稱壓力
|
32
|
|
殼體實驗
|
48
|
|
密封試驗
|
35.2
|
|
氣壓試驗
|
19.2
|
|
適用溫度
|
≤425℃
|
|
適用介質
|
水、蒸汽、油品等
|
六、J21W外螺紋針型閥主要零件材料：
|
型號
|
閥體
|
接頭
|
閥桿
|
螺帽
|
填料
|
|
J21W-320
|
20#
|
20#
|
2Cr13
|
20#
|
柔性石墨
|
|
J21W-320P
|
SS304
|
SS304
|
SS304
|
SS304
|
七、J21W外螺紋針型閥主要外形尺寸：
|
規格
|
M
|
Ф
|
L1
|
L
|
H
|
Do
|
重量
|
|
DN6
|
M20×1.5
|
φ14×4
|
66
|
140
|
96
|
63
|
0.85
|
|
DN10
|
M24×4.5
|
φ18×4
|
78
|
160
|
115
|
78
|
1.1
|
|
DN15
|
M30×1.5
|
φ22×4
|
94
|
180
|
122
|
100
|
2.0
|
|
DN20
|
M36×1.5
|
φ28×4
|
108
|
220
|
156
|
110
|
3.5
|
|
DN25
|
M39×1.5
|
φ33×4
|
110
|
230
|
170
|
140
|
4.3
|
