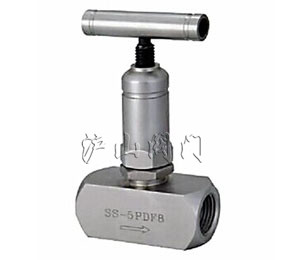

三、SS-5PDF8-M8美標內外螺紋針型閥應用規范：
1、設計制造：ANSI B16.34-1996
2、連接形式：NPT（M、F）內螺紋連接；SW承插焊連接
3、結構特征：錐面密封
4、閥門檢驗和實驗：API STD 598-1996
5、材料：碳鋼按ASTM A105-1991
不銹鋼按ASTM A276-1992
四、SS-5PDF8-M8美標內外螺紋針型閥性能規范 單位：MPa
|
實驗項目
|
壓力值
|
|
公稱壓力
|
PN
|
|
殼體實驗
|
1.5PN
|
|
密封試驗
|
1.1PN
|
|
氣壓試驗
|
0.6PN
|
|
適用溫度
|
≤180℃
|
|
適用介質
|
水、蒸汽、油品等
|
五、SS-5PDF8-M8美標內外螺紋針型閥主要零件材料：
|
型號
|
閥體
|
接頭
|
閥桿
|
螺帽
|
填料
|
|
SS-5PDF8-M8
|
20#
|
20#
|
2Cr13
|
20#
|
PTFE
|
|
SS304
|
SS304
|
SS304
|
SS304
|
|
SS304
|
SS304
|
SS316
|
SS304
|
六、SS-5PDF8-M8美標內外螺紋針型閥主要外形尺寸：
|
規格
|
NPT
|
L
|
L1
|
H
|
D0
|
重量
|
|
DN6
|
1/4
|
50
|
66
|
82
|
57
|
0.5
|
|
DN10
|
3/8
|
50
|
66
|
82
|
57
|
0.5
|
|
DN15
|
1/2
|
68
|
88
|
90
|
63
|
0.7
|
注：1、公稱壓力：3000～6000PSI(42MPa)
2、壓力-溫度等級：6000PSI@100°F
