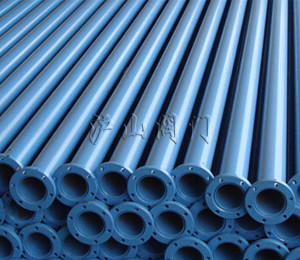

鋼襯管件


鋼襯管件
  質量穩定:實行全過程質量監控,細致入微,全方位檢測!

價格合理:高效內部成本控制,減少了開支,讓利于客戶!

交貨快捷:先進生產流水線,充足的備貨,縮短了交貨期!
銷售:021-31007323
傳真:021-33321522
技術:021-31007323

產品說明   服務承諾   訂貨流程



  產品名稱 鋼襯管件   適用介質 強腐蝕性介質
  驅動方式 手動   連接形式 法蘭
  適用溫度 ≤85℃、≤100℃、≤120℃、≤150℃   密封材料 氟塑料
  壓力范圍 1.6~2.5MPa   公稱通徑 DN25-DN300
  常用材質 碳鋼、不銹鋼   技術咨詢 021-31007323



一、鋼襯管件概述:


設計與制造:HG/T21562、HG21501
法蘭連接尺寸:JB78 JB79 HG5010、ANSI B16.5、JIS2212
用途:
鋼襯管件專用于控制強腐蝕性介質,閥體內腔表面覆有可供選擇的各種氟塑料、工程塑料,適用于不同工作溫度和流體管路,鋼襯彎頭具有強度高、耐腐蝕性能好的特點。
適用溫度:≤85℃、≤100℃、≤120℃、≤150℃、(可按照襯里材料)
壓力等級: GB DIN:1.6MPa,2.5MPa ANSI:150Lb



二、鋼襯管件測試:

襯里層:電火花檢測
實驗與檢驗按GB/T13927、API598標準
公稱壓力:PN閥體:PN×1.5 密封:PN×1.1

三、鋼襯管件材料:

管子:碳鋼 法蘭:碳鋼 彎頭:碳鋼 襯里:氟塑料、PO

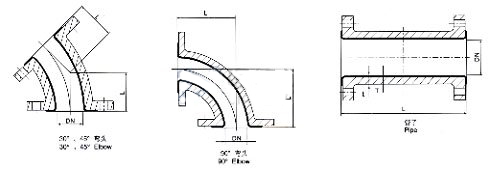

公稱通徑 L 鋼管壁厚 襯里厚度 單位質量
DN NPS t T
25 1 100~1000 3 2 4.7
32 11/4 3 2 6.1
40 11/2 3.5 2 7.5
50 2 150~3000 4 2 10.4
65 21/2 4 2.2 14.7
80 3 4.5 2.2 16.7
100 4 4.5 2.2 21.1
125 5 4.5 2.5 27.4
150 6 5 2.5 35.4
200 8 200~5000 6 2.5 55
250 10 7 2.5 88.2
300 12 8 2.5 104.5

公稱通徑 L 鋼管壁厚 襯里厚度 單位質量
DN NPS t T
25 1 98 3 2 2.7
32 11/4 108 3 2 3.2
40 11/2 115 3.5 2 4.3
50 2 125 4 2 5.7
65 21/2 137 4 2.2 6.8
80 3 144 4.5 2.2 7.3
100 4 156 4.5 2.2 9.1
125 5 173 4.5 2.5 12.6
150 6 191 5 2.5 18.5
200 8 220 6 2.5 26.4
250 10 257 7 2.5 36.2
300 12 285 8 2.5 46.6

公稱通徑 L 鋼管壁厚 襯里厚度 單位質量
DN NPS t T
25 1 62 3 2 2.5
32 11/4 65 3 2 3.4
40 11/2 63 3.5 2 3.6
50 2 64 4 2 4.3
65 21/2 71 4 2.2 6.1
80 3 74 4.5 2.2 6.37
100 4 85 4.5 2.2 8.3
125 5 105 4.5 2.5 12.5
150 6 123 5 2.5 17.3
200 8 158 6 2.5 25.8
250 10 195 7 2.5 41.7
300 12 226 8 2.5 49.1
