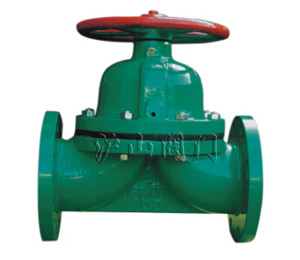

G41W(無襯里)G41J（襯膠）堰式隔膜閥部件列表：
1、閥體 2、閥體襯里 3、隔膜 4、閥瓣 5、閥桿 6、閥蓋 7、手輪
設計與制造：GB122239
結構長度：GB12221、JB1688
法蘭連接尺寸：GB4216、JB78
一、G41W(無襯里)G41J（襯膠）堰式隔膜閥用途:
用途：G41F(無襯里)、G41Fs(襯氟塑料)堰式隔膜閥專用于控制非腐蝕性或一般腐蝕性介質，閥體內腔表面無襯里或覆有可供選擇的各種橡膠，適用于不同工作溫度和流體管路。
適用溫度：≤85℃、≤100℃、 ≤120℃、≤150℃（按照襯里和隔膜材料）
壓力等級：PN0.6、1.0、1.6
二、G41W(無襯里)G41J（襯膠）堰式隔膜閥材料：
閥體：鑄鐵、球墨鑄鐵、碳鋼、不銹鋼
閥蓋：鑄鐵、球墨鑄鐵、碳鋼、不銹鋼
襯里：無襯里、橡膠
隔膜：橡膠
閥瓣：鑄鐵
閥桿：碳鋼、不銹鋼
手輪：鑄鐵
三、G41W(無襯里)G41J（襯膠）堰式隔膜閥測試：
襯里層：電火花檢測
試驗與檢驗按GB/T13297標準
公稱壓力：PN（Mpa）
閥體：PN×1.5
密封：PN×1.1
四、G41W(無襯里)、G41J（襯膠）堰式隔膜閥特點：
結構特點：隔膜閥是一種特殊形式的截斷閥；
1、彈性密封的開閉件，確保沒有內漏；
2、流線型的流道，使得壓力損失��；
3、沒有填料函，因此沒有外漏；
4、閥體與蓋被中間隔膜隔開，使得隔膜上方的閥蓋，閥桿等零件不受介質侵蝕；
5、隔膜可更換，維護費用低；
6、襯里材料的多樣性，可適用于各種介質，并具有良好的耐腐蝕性。
五、G41W(無襯里)G41J（襯膠）堰式隔膜閥主要尺寸及重量：
公稱通徑
DN
|
公稱壓力
Mpa
|
工作壓力
Mpa
|
L
（mm）
|
D
（mm）
|
D1
（mm）
|
n-φd
（mm）
|
F
（mm）
|
H1
（mm）
|
H2
（mm）
|
D0
（mm）
|
質量
|
|
15
|
1．5
|
1．0
|
125
|
95
|
65
|
4-14
|
2
|
105
|
116
|
120
|
4．5
|
|
20
|
135
|
105
|
75
|
4-14
|
2
|
117
|
128
|
120
|
4．5
|
|
25
|
145
|
115
|
85
|
4-14
|
2
|
121
|
135
|
120
|
5
|
|
32
|
160
|
140
|
100
|
4-18
|
2
|
132
|
150
|
120
|
7
|
|
40
|
180
|
150
|
110
|
4-18
|
3
|
156
|
176
|
140
|
9
|
|
50
|
210
|
165
|
125
|
4-18
|
3
|
169
|
195
|
140
|
12．5
|
|
65
|
250
|
185
|
145
|
4-18
|
3
|
200
|
236
|
200
|
19
|
|
80
|
300
|
200
|
160
|
4-18
|
3
|
216
|
256
|
200
|
25．5
|
|
100
|
350
|
220
|
180
|
8-18
|
3
|
270
|
322
|
280
|
40
|
|
125
|
400
|
250
|
210
|
8-18
|
3
|
315
|
380
|
320
|
62
|
|
150
|
460
|
285
|
240
|
8-22
|
3
|
378
|
458
|
320
|
80．5
|
|
200
|
0．6
|
0．4
|
570
|
340
|
295
|
8-22
|
4
|
518
|
638
|
400
|
146
|
|
250
|
680
|
395
|
350
|
12-22
|
4
|
583
|
720
|
500
|
240
|
|
300
|
790
|
445
|
400
|
12-22
|
4
|
698
|
778
|
500
|
334
|
|
350
|
900
|
505
|
460
|
16-22
|
4
|
723
|
883
|
500
|
371
|
|
400
|
0．25
|
1000
|
565
|
515
|
16-26
|
4
|
868
|
1078
|
640
|
584
|
