工業標準：ISO、DIN、IDF

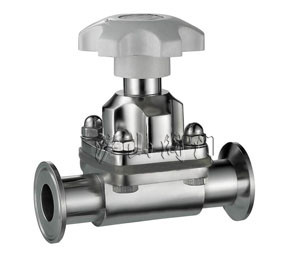

部件列表：1、閥體 2、隔膜 3、閥瓣 4、閥桿 5、閥蓋 6、手輪
藥用衛生級隔膜閥隔膜采用進口加強硅橡膠，閥體經高速精加工拋光處理。G41C堰式搪瓷隔膜閥光潔度達到Ra0.2um，絕對無菌、無孔角、
廣泛應用于生物、制藥、電子等無菌要求很高的系統。適用溫度：≤150℃壓力等級：PN(MPa) 1.0
二、藥用衛生級隔膜閥材料：
閥體：SUS316L無鐵合金
隔膜：硅橡膠
三、藥用衛生級隔膜閥測試：
襯里層：電火花檢測
試驗與檢驗按GB/T 13927標準
公稱壓力：PN(MPa)
閥體：PN×1.5
密封：PN×1.1
四、藥用衛生級隔膜閥 I 型連接管焊接（圖1）
|
公稱通徑 DN
|
公稱壓力
MPa
|
A
mm
|
B
mm
|
E
mm
|
F
mm
|
|
15
|
1.0
|
108
|
34
|
80
|
89/99
|
|
20
|
118
|
50.5
|
80
|
91/102
|
|
25
|
127
|
50.5
|
80
|
110/123
|
|
32
|
146
|
50.5
|
80
|
129/138
|
|
40
|
159
|
50.5
|
120
|
139/159
|
|
50
|
191
|
64
|
120
|
159/186
|
