設計與制造：BS5156、GB12239
結構長度：BS5156、GB12221
法蘭連接尺寸：BS504、DIN2532、JIS B2212、ANSI B16.1、IS02004

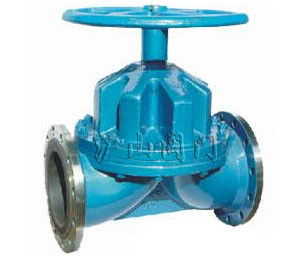

二、AG41J(襯膠)堰式隔膜閥用途：
AG41J(襯膠)堰式隔膜閥專用于控制非腐蝕性或一般腐蝕性介。閥體內(nèi)腔表面無襯里或覆有可供選擇的各種橡膠，AG41F(無襯里)、AG41Fs(襯氟塑料)堰式隔膜閥適用于不同工作溫度和流體管路。適用溫度：≤85℃、≤100℃、≤120℃、≤150℃（按照襯里和隔膜材料）
壓力等級：(磅)125 150
三 、AG41J(襯膠)堰式隔膜閥測試：
襯里層：電火花檢測 實驗與檢驗按：API598標準 公稱壓力磅（Lb） 閥體：Lb×1.5 密封：Lb×1.1
材料：閥體：鑄鐵、球墨鑄鐵、碳鋼、不銹鋼 閥蓋：鑄鐵、球墨鑄鐵、碳鋼、不銹鋼
襯里：無襯里、橡膠 隔膜：橡膠 閥瓣：鑄鐵 閥桿：碳鋼 、不銹鋼 手輪：鑄鐵
四、AG41J(襯膠)堰式隔膜閥部件列表：
1、閥體2、閥體襯里3、隔膜4、閥瓣5、下閥桿 6、閥蓋 7、手輪
五、AG41J(襯膠)堰式隔膜閥主要外形尺寸：
|
公稱通徑
|
公稱壓力
|
L
|
D
|
D1
|
n-Фd
|
f
|
|
DN
|
NPS
|
|
15
|
1/2
|
150
|
108/125
|
89/31/2
|
60.5/23/8
|
4-5/8
|
2
|
|
20
|
3/4
|
117/135
|
98/37/8
|
70/23/4
|
4-5/8
|
2
|
|
25
|
1
|
127/145
|
108/41/4
|
79.5/31/8
|
4-5/8
|
2
|
|
32
|
11/4
|
146/160
|
117/45/8
|
89/31/2
|
4-5/8
|
2
|
|
40
|
11/2
|
159/180
|
127/5
|
98.5/37/8
|
4-5/8
|
2
|
|
50
|
2
|
190/210
|
152/6
|
120.5/43/4
|
4-3/4
|
2
|
|
65
|
21/2
|
216/250
|
178/7
|
139.5/51/2
|
4-3/4
|
2
|
|
80
|
3
|
254/300
|
190/71/2
|
152.5/6
|
4-3/4
|
2
|
|
100
|
4
|
305/350
|
229/9
|
190.5/71/2
|
8-3/4
|
2
|
|
125
|
5
|
356/400
|
254/10
|
216/81/2
|
8-7/8
|
2
|
|
150
|
6
|
406/460
|
279/11
|
241.5/91/2
|
8-7/8
|
2
|
|
200
|
8
|
521/570
|
343/131/2
|
298.5/113/4
|
8-7/8
|
2
|
|
250
|
10
|
635/680
|
406/16
|
362/141/4
|
12-1
|
2
|
|
300
|
12
|
749/790
|
483/19
|
432/17
|
12-1
|
2
|
|
350
|
14
|
787/900
|
533/21
|
476/183/4
|
12-11/8
|
2
|
|
400
|
16
|
914/1000
|
597/231/2
|
540/211/4
|
16-11/8
|
2
|
