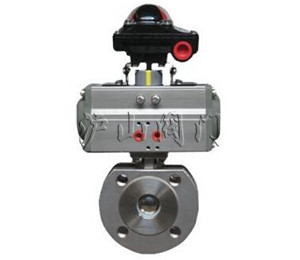

Q671F對夾式氣動球閥


Q671F對夾式氣動球閥
  質量穩定:實行全過程質量監控,細致入微,全方位檢測!

價格合理:高效內部成本控制,減少了開支,讓利于客戶!

交貨快捷:先進生產流水線,充足的備貨,縮短了交貨期!
銷售:021-31007323
傳真:021-33321522
技術:021-31007323

產品說明   服務承諾   訂貨流程

一、Q671F對夾式氣動球閥產品概述

      Q671F對夾式氣動球閥是引進意大利技術進行國產化設計而發展出的新一代超短法蘭距球閥,球芯通道形狀有矩形、V形及O形。該系列產品具有結構緊湊、體積小、重量輕、安裝方便等特點,可廣泛應用在石油、化工、冶金、電站、輕工等領域,對油、水、氣及紙漿或纖維狀流體進行自動調節或切斷控制。
  Q671F對夾式氣動球閥由氣動雙活塞齒輪齒條執行器和超短法蘭距球閥組合而成。氣動活塞執行機構分有彈簧式和無彈簧式兩種。故障下要求閥全開或關閉時配有彈簧式(靠彈簧的恢復張力復位),故障下要求保位時,配無彈簧式。它主要由缸體、彈簧、活塞、活塞桿、前后缸蓋、齒條、輸出軸等零部件組成。對兩位開關閥,需配電磁閥以及行程開關等;對比例式調節閥,需配定位器。

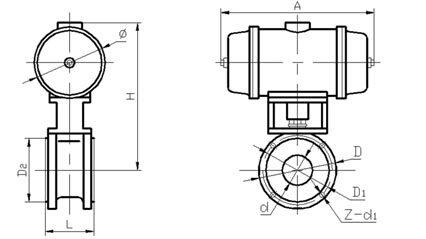

Q671F對夾式氣動球閥Q671F對夾式氣動球閥結構圖



二、Q671F對夾式氣動球閥產品特點

       閥體采用整體式結構。通過精密的加工和裝配,球芯由一端裝入后,旋緊壓環,使兩軟密封閥座與球芯保持良好的接觸和密封。同時,壓環內墊也實現良好的密封,使閥門工作的泄漏為零。由于采用整體式結構的閥體,所以該閥實現了超短法蘭距,整機重量大大降低,僅為同類普通球閥的50%左右。

三、Q671F對夾式氣動球閥主要技術參數

SIZE

1/2"

3/4"

1"

1 1 / 4 "

1 1 / 2 "

2"

2 1 / 2 "

3"

4"

5"

6"

8"

D

15

19

23.5

30

36

45

58

67

76

100

125

195

L

35

38

42

50

60

72

95

118

140

195

260

350

D

95

105

115

135

145

160

180

195

215

245

280

335

D1

65

75

85

100

110

125

145

160

180

210

240

295

D2

45

55

65

78

85

100

120

135

155

185

210

265

H

62

70

79

86

92

102

158

172

187

200

240

278

E

110

125

135

150

150

180

250

300

350

650

840

1000

B

14

14

16

16

18

20

22

24

24

26

26

28

z-d1

4-14

4-14

4-14

4-18

4-18

4-18

4-18

8-18

8-18

8-18

8-23

12-20

f

2

2

2

3

3

3

3

3

3

3

3

3
