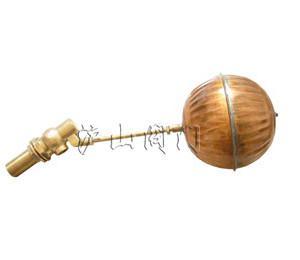

H724X-浮球閥


H724X-浮球閥
  質量穩定:實行全過程質量監控,細致入微,全方位檢測!

價格合理:高效內部成本控制,減少了開支,讓利于客戶!

交貨快捷:先進生產流水線,充足的備貨,縮短了交貨期!
銷售:021-31007323
傳真:021-33321522
技術:021-31007323

產品說明   服務承諾   訂貨流程



  產品名稱 H724X-浮球閥   產品型號 H724X
  驅動方式 液動   連接形式 對夾
  結構形式 浮動球球閥   密封結構 聚四氟乙烯等
  壓力范圍 ≤0.4MPa   公稱通徑 DN15-DN100
  常用材質     技術咨詢 021-31007323


一、H724X-浮球閥產品介紹


  H724X-浮球閥是球體無支撐軸,球體被兩閥座夾持其中呈“浮動”狀態,它在管道上主要用于切斷、分配和改變介質流動方向。浮動球閥主要有閥座密封設計、可靠的倒密封閥封桿、防火靜電功能、自動泄壓和鎖定裝置等結構特點。微阻緩閉消聲止回閥適用于:化工,石油,天然氣,冶金,等行業及含硫化氫介質,雜質多,腐蝕嚴重的天然氣長輸管線。

二、H724X-浮球閥工作原理


       運用杠桿原理,當使用介質通過閥體流入水池或水箱時,將浮球浮起,浮球帶動閥桿升起。當閥桿接近水平位置時,閥門即關閉;當水位下降,球與閥桿下垂時,閥門即自動開啟供水。


三、H724X-浮球閥技術參數

使用介質:潔凈水
公稱壓力:≤0.4MPa
介質溫度:≤60℃

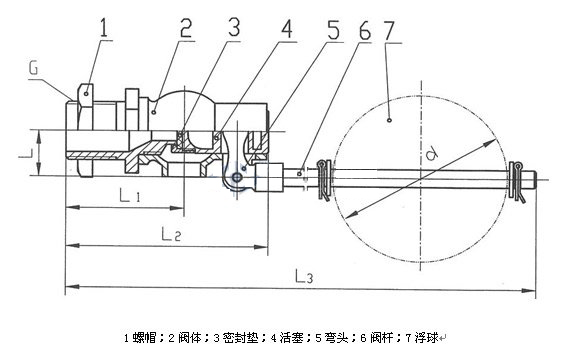

四、H724X-浮球閥結構示意圖


H724X-浮球閥 結構圖

五、螺紋接口浮球閥規格及外形尺寸


型號 公稱通徑 (DN) 配給管
螺紋尺寸
L(mm) L1(mm) L2(mm) L3(mm) d(mm) 重量
H724X-4T
(全銅)
15 1/2 20 56 86 286 100 0.5
20 1/2 20 56 86 286 125 0.6
25 l 26 64 109 479 180 1.5
32 1 1/4 32 71 126 530 218 2.3
40 1 1/2 40 70 135 659 250 3.4
50 2 48 76 147 866 300 4.8
65 2 1/2 55 86 169 857 380 7.3
80 3 60 96 186 101l 450 13
100 4 84 118 250 1280 550 27
H724X 4
鐵殼銅芯
40 1 1/2 40 91 159 683 250 3.4
50 2 48 103 177 897 300 4.8
65 2 1/2 55 115 199 887 380 7.3
80 3 60 138 240 1059 450 13
100 4 84 170 3ll 1341 550 27

 注意事項
1.浮球閥是種簡易的液面控制閥,因此本閥不附帶保護裝置,用戶應根據不同情況自設 保護裝置。如屋頂水箱應設置溢流管。如用于地下水池應設置溢流管,溢流水泵和報警裝置。
2.應時常觀察浮球閥的工況是否正常,如發現密封墊損壞應及時更換,以免浮球閥漏水造 成液面過高,浮力過大,使閥桿彎曲變形不能正常工作。
3.重要場合,且口徑大于DN50,請使用遙控浮球閥。
