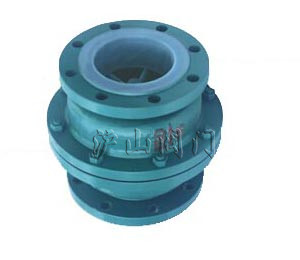

襯里新型止回閥


襯里新型止回閥
  質量穩定:實行全過程質量監控,細致入微,全方位檢測!

價格合理:高效內部成本控制,減少了開支,讓利于客戶!

交貨快捷:先進生產流水線,充足的備貨,縮短了交貨期!
銷售:021-31007323
傳真:021-33321522
技術:021-31007323

產品說明   服務承諾   訂貨流程



  產品名稱 襯里新型止回閥   產品型號 H40F3 H40F46
  驅動方式 手動   連接形式 法蘭
  結構形式 升降立式   密封材料 氟塑料
  壓力范圍 0.6~1.0MPa   公稱通徑 DN25-DN150
  常用材質 碳鋼、不銹鋼   技術咨詢 021-31007323



一、襯里新型止回閥介紹


 襯里新型止回閥 結構圖

  襯里新型止回閥閥瓣都是圍繞閥座外的(銷)軸、鑲嵌在閥體與閥蓋之間形成的特殊凹槽內、啟閉靈活,密封可靠,另外新型止回閥的特點是:除了閥體,閥瓣外,復位彈簧也全部包襯了耐腐蝕的氟塑料,H44N旋啟式止回閥設計合理的彈簧,使閥瓣在低壓區內也能產生足夠的密封比壓,保證閥門在低壓力區密封的可靠性。



二、襯里新型止回閥設計規范

遵循GB/T 13932,GB12235,GB12236,API 6D標準。
法蘭連接止回閥
設計與制造符合中國國家標準
基本結構形式:升降立式。(新型)
主要零部件除閥瓣為整體F3或F46外其它材料見表A15
公稱壓力:DN0.6~1.0(MPa)
公稱通徑:DN25~150(mm)
公稱型號:H40F3 H40F46


三、襯里新型止回閥主要零部件材料表



遵循規范

DTANDARD

設計與制造

GB商12224

結構長度

Q/DFL-03-99(企業標準)

法蘭尺寸

JB78/JB79(GB HG Sh)

壓力試驗

GB/T 13927

標志

GB 12220

供貨

GB/T 12252




四、襯里新型止回閥主要連接尺寸及重量



公稱通徑

標準值

參考值

DN(mm)

NPS(inch)

L

D

D1

D2

f

b

Z-Φd

B

W(kg)

PN0.6(MPa)

25

1

152

100

75

60

2

14

4-Φ12

135

6

40

1 1/2

178

130

100

80

3

16

4-Φ14

170

10

50

2

178

140

110

90

3

16

4-Φ14

190

14

65

2 1/2

190

160

130

100

3

16

4-Φ14

210

18

80

3

203

185

150

125

3

18

4-Φ18

235

21

100

4

267

205

170

145

3

18

4-Φ18

300

40

150

6

394

260

225

200

3

20

8-Φ18

440

90





公稱通徑

標準值

參考值

DN(mm)

NPS(inch)

L

D

D1

D2

f

b

Z-Φd

B

W(kg)

PN1.0(MPa)

25

1

152

115

85

65

2

16

4-Φ14

135

6.8

40

1 1/2

178

145

110

85

3

18

4-Φ18

170

11.5

50

2

178

160

125

100

3

20

4-Φ8

190

15

65

2 1/2

190

180

145

120

3

20

4-Φ18

210

20

80

3

203

195

160

135

3

22

4-Φ18

235

23

100

4

267

215

180

155

3

22

8-Φ18

300

44

150

6

394

280

240

210

3

24

8-Φ23

440

95
