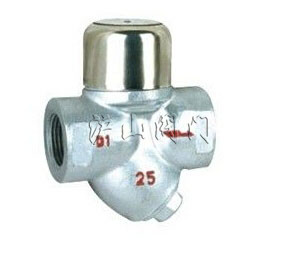

CS19HY型熱動力式疏水閥


CS19HY型熱動力式疏水閥
  質量穩定:實行全過程質量監控,細致入微,全方位檢測!

價格合理:高效內部成本控制,減少了開支,讓利于客戶!

交貨快捷:先進生產流水線,充足的備貨,縮短了交貨期!
銷售:021-31007323
傳真:021-33321522
技術:021-31007323

產品說明   服務承諾   訂貨流程



  產品名稱 熱動力式疏水閥   產品型號 CS19HY型
  驅動方式 手動   連接形式 內螺紋
  結構形式 熱動力式   密封材料 不銹鋼、硬質合金
  壓力范圍 1.6~4.0MPa   公稱通徑 DN15-DN100
  常用材質 碳鋼、不銹鋼   技術咨詢 021-31007323



一、CS19HY型熱動力式疏水閥結構特點

1、CS19HY型熱動力式疏水閥帶蒸汽或空氣保溫裝置,不受環境溫度影響,減少動作頻率,延長壽命。
2、備有過濾器和排污。
3、該閥動作靈敏可靠,排水量大。

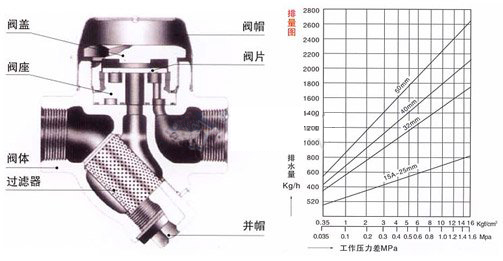

CS19HY型熱動力式疏水閥 結構圖
CS19HY型熱動力式疏水閥 壓力差表


二、CS19HY型熱動力式疏水閥工作原理

981蒸汽疏水閥是利用熱動力學特性,當凝結水排流較低時會發生第二次蒸發,并在粘度、密封等方面與蒸汽方面存在差異驅動啟閉件。

三、CS19HY型熱動力式疏水閥主要零件材料


主要零件
閥體 閥蓋 閥片 閥帽
材料 鑄鋼 鍛鋼 不銹鋼 不銹鋼

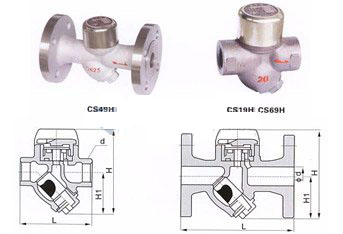

四、CS19HY型熱動力式疏水閥主要外型及連接尺寸

產品型號 DN 尺寸
螺紋連接 承插焊連接 法蘭連接
L H L H d1 t L H D D1 D2 b f Z-Φd
CS19H-16/25/40C
CS69H-16/25/40C
CS49H-16/25/40C
15 90 80 75 80 23 7 150 110 95 65 45 14 2 4-Φ14
20 90 90 85 90 28 7 150 110 105 75 55 14 2 4-Φ14
25 90 115 90 115 33 10 160 115 115 85 65 14 2 4-Φ14
32 120 138 120 138 42 12 230 138 135 100 78 16 2 4-Φ18
40 120 148 120 148 52 12 230 148 145 110 85 16 3 4×Φ18
50 140 163 140 163 62 12 230 163 160 125 100 16 3 4×Φ18
65 / / / / / / 250 185 180 145 120 18 3 4×Φ18
80 / / / / / / 280 285 195 160 135 20 3 8×Φ18
100 / / / / / / 310 315 215 180 155 20 3 8×Φ18
CS19H-16Z
CS49H-16Z
15 90 80 75 80 23 7 150 110 95 95 45 14 2 4-Φ14
20 90 90 85 90 28 7 150 110 105 75 55 14 2 4-Φ14
25 90 115 90 115 33 10 160 115 115 85 65 14 2 4-Φ14
