CS19H熱動力式(圓盤式)(北京式)疏水閥


CS19H熱動力式(圓盤式)(北京式)疏水閥
  質量穩定:實行全過程質量監控,細致入微,全方位檢測!

價格合理:高效內部成本控制,減少了開支,讓利于客戶!

交貨快捷:先進生產流水線,充足的備貨,縮短了交貨期!
銷售:021-31007323
傳真:021-33321522
技術:021-31007323

產品說明   服務承諾   訂貨流程



  產品名稱 熱動力式(圓盤式)(北京式)疏水閥   產品型號 CS19H
  驅動方式 手動   連接形式 內螺紋
  結構形式 圓盤式   密封材料 不銹鋼
  壓力范圍 1.6-4.0MPa   公稱通徑 DN15-DN50
  常用材質 碳鋼、不銹鋼   技術咨詢 021-31007323



一、CS19H熱動力式(圓盤式)(北京式)疏水閥主要特點

CS19H熱動力式(圓盤式)(北京式)疏水閥結構簡單、價格低、動作可靠。漏氣率<3%,不受壓力波動的影響、壓力范圍大。CS49H熱動力式(圓盤式)(北京式)疏水閥由于密封面不銹鋼,使用壽命高于國內同類產品。

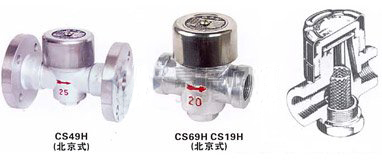

CS19H熱動力式(圓盤式)(北京式)疏水閥 結構圖

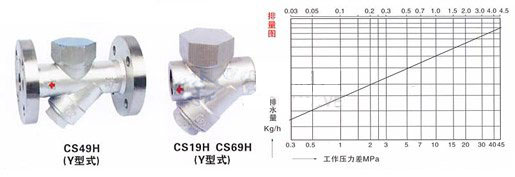

CS19H熱動力式(圓盤式)(北京式)疏水閥 流量圖


二、CS19H熱動力式(圓盤式)(北京式)疏水閥主要零件材料

閥體 鍛鋼
閥帽 不銹鋼
閥蓋 鍛鋼
閥片 不銹鋼
閥體密封面 不銹鋼


三、CS19H熱動力式(圓盤式)(北京式)疏水閥排水量(Kg/h)

產品型號 DN 工作壓差(MPa)
0.05 0.15 0.4 0.6 1.0 1.6 2.5
CS19H-16C
CS49H-16C
15.20.25 150 280 400 475 600 800
32.40.50 550 650 900 1200 1700 2100
CS19H-25
CS49H-25
CS69H-25
15.20.25 1717 1828 2536 2701 3202 3581
32.40 56   119   321 470 534
50 1800 2050 2600 3000 3500 4300 5000
CS19H-40
CS49H-40
CS69H-40
15.20.25 56   119   321 470 534
32.40.50 1800 2050 2600 3000 3500 4300 5000


四、CS19H熱動力式(圓盤式)(北京式)疏水閥主要外型連接尺寸

產品型號 DN 螺紋連接 承插焊連接 重量 法蘭連接 重量
RC L H H1 L H H1 D t L H H1 D K d c f N-Φ
CS19H-16/25C
CS49H-16/25C
CS69H-16/25C
15 1/2 75 57 35 75 57 35 23 7 1.23 150 57 35 95 65 45 14 2 4-14 3.13
20 3/4 85 60 43 85 60 43 28 7 1.32 150 60 43 105 75 55 14 2 4-14 3.70
25 1 95 68 50 95 68 50 33 10 1.67 160 68 50 115 85 65 14 2 4-14 4.78
32 11/4 105 90 80 105 90 80 42 12 6.7 200 90 80 135 100 78 16 2 4-18 10.8
40 11/2 110 90 80 110 90 80 52 12 6.9 230 90 80 145 110 85 16 2 4-18 10.84
50 2 170 95 87 130 95 87 62 12 7.7 230 95 87 160 125 100 16 3 4-18 13.62
CS19H-40
CS49H-40
CS69H-40
15 1/2 75 61 41 175 61 41 23 9 1.23 150 61 41 95 65 45 16 2 4-14 3.13
20 3/4 85 64 45 85 64 45 28 12 1.32 150 64 45 105 75 55 16 2 4-14 3.70
25 1 95 68 45 95 68 45 33 15 1.67 160 68 45 115 85 65 16 2 4-14 4.78
32 11/4 105 81 56 105 81 56 40 15 6.7 200 81 56 135 100 78 18 2 4-18 11.7
40 11/2 110 81 56 110 81 56 50 15 6.82 230 81 56 145 110 85 18 3 4-18 11.82
50 2 120 89 64 120 89 64 60 20 7.62 230 89 64 160 125 100 20 3 4-18 14.14
