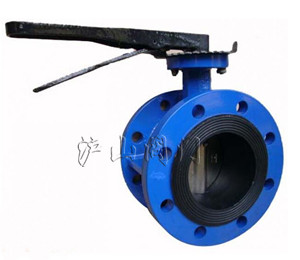

D41J(半襯)、D41J、D41J/FS(全襯)法蘭襯膠蝶閥


D41J(半襯)、D41J、D41J/FS(全襯)法蘭襯膠蝶閥
  質量穩定:實行全過程質量監控,細致入微,全方位檢測!

價格合理:高效內部成本控制,減少了開支,讓利于客戶!

交貨快捷:先進生產流水線,充足的備貨,縮短了交貨期!
銷售:021-31007323
傳真:021-33321522
技術:021-31007323

產品說明   服務承諾   訂貨流程



  產品名稱 法蘭襯膠蝶閥   產品型號 D41J、D41J/FS
  驅動方式 手動   連接形式 法蘭
  結構形式 中心垂直板   密封材料 各種橡膠
  壓力范圍 1.0~1.6MPa   公稱通徑 DN50-DN700
  常用材質 碳鋼、不銹鋼、球墨鑄鐵   技術咨詢 021-31007323



D41J(半襯)、D41J、D41J/FS(全襯)法蘭襯膠蝶閥介紹


法蘭襯膠蝶閥

設計與制造:GB12238
結構長度:GB12221(13系列)
法蘭連接尺寸:GB4216

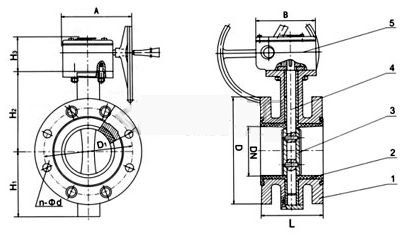

 法蘭襯膠蝶閥結構圖

部件列表:1、閥體 2、閥座 3、蝶板 4、閥桿

一、D41J(半襯)、D41J、D41J/FS(全襯)法蘭襯膠蝶閥用途



密封圈材料代號

適用溫度

適用介質

NR

≤85℃

水、空氣、酸堿類

CR

≤85℃

水、煤氣、酸堿類

NBR

≤100℃

水、油品

CPDM

≤120℃

水、蒸汽、一般酸堿類

FKM

≤150℃

水、蒸汽、強酸堿類

二、D41J(半襯)、D41J、D41J/FS(全襯)法蘭襯膠蝶閥材料

閥體

鑄鐵、球墨鑄鐵、碳鋼、不銹鋼

蝶板

鑄鐵、球墨鑄鐵、碳鋼、不銹鋼、碳鋼完全包覆橡膠或氟塑料

閥桿

碳鋼鍍鎳磷、不銹鋼

閥座密封圈

天然膠NR、氯丁膠CR、丁腈膠NBR、三元乙丙膠EPDM、氟橡膠FKM

氣動裝置

組合件

壓力等級:PN(MPa) 1.0 1.6

三、D41J(半襯)、D41J、D41J/FS(全襯)法蘭襯膠蝶閥測試

美標蝶閥

襯里層:電火花檢測
試驗與檢驗按GB/T13927標準
公稱壓力:PN(MPa)
閥體:PN×1.5
密封:PN×1.1
任選附件:蝸輪裝置、氣動裝置、電動裝置

四、D41J(半襯)、D41J、D41J/FS(全襯)法蘭襯膠蝶閥主要尺寸參數

公稱通徑DN

L
mm

D
mm

D1
mm

n-d(mm)

H1
mm

H2
mm

質量

PN1.6

PN1.6

50

108

165

125

4-18

4-18

91

120

8

65

112

185

145

4-18

4-18

104

140

11.5

80

114

200

160

8-18

8-18

107

150

12.5

100

127

220

180

8-18

8-18

135

165

23

125

140

250

210

8-18

8-18

129

190

40.5

150

140

285

240

8-22

8-22

131

205

46.5

200

152

340

295

8-22

12-22

177

255

61

250

165

395

350

12-22

12-26

206

270

73.5

300

178

445

400

12-22

12-26

220

320

103

350

190

505

460

16-22

16-26

264

358

120

400

216

565

515

16-26

16-30

298

400

217

450

222

615

565

16-26



327

420

242

500

229

671

620

20-26



352

480

279

600

267

780

725

20-30



446

560

396

700

292

895

840

24-30



486

610

596
