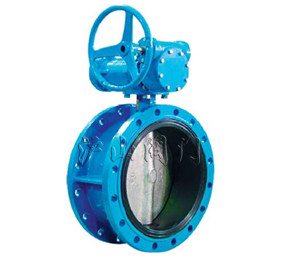

D(6,9)41Fs、D341F、D341Fs法蘭襯氟塑料蝶閥


D(6,9)41Fs、D341F、D341Fs法蘭襯氟塑料蝶閥
  質量穩定:實行全過程質量監控,細致入微,全方位檢測!

價格合理:高效內部成本控制,減少了開支,讓利于客戶!

交貨快捷:先進生產流水線,充足的備貨,縮短了交貨期!
銷售:021-31007323
傳真:021-33321522
技術:021-31007323

產品說明   服務承諾   訂貨流程



  產品名稱 法蘭襯氟塑料蝶閥   產品型號 D(6,9)41Fs、D341F、D341Fs
  驅動方式 渦輪、氣動、電動   連接形式 法蘭
  結構形式 中心垂直板    密封材料 橡膠
  壓力范圍 0.6~1.6MPa   公稱通徑 DN50-DN1000
  常用材質 氟塑料   技術咨詢 021-31007323



一、D(6,9)41Fs、D341F、D341Fs法蘭襯氟塑料蝶閥介紹


法蘭襯氟塑料蝶閥
D41F、D41Fs、D341F、D341Fs、
D641F、D641Fs、 D941F、D941Fs
設計與制造:GB12238
結構長度:GB12221
法蘭連接尺寸:GB4216

二、D(6,9)41Fs、D341F、D341Fs法蘭襯氟塑料蝶閥用途

信號蝶閥專用于控制非腐蝕性或強腐蝕性介質,閥體內腔表面覆有可供選擇的各種氟塑料,適用于不同工作溫度和流體管路。具有強度高、耐腐蝕性能好的特點。
適用溫度:≤100℃、≤120℃、≤150℃、(可按照襯里材料)
壓力等級:0.6、1.0、1.6

三、D(6,9)41Fs、D341F、D341Fs法蘭襯氟塑料蝶閥測試

襯里層:電火花檢測
實驗與檢驗按GB/T13927標準
公稱壓力:PN閥體:PN×1.5 密封:PN×1.1

四、D(6,9)41Fs、D341F、D341Fs法蘭襯氟塑料蝶閥材料

閥體:鑄鐵、碳鋼、不銹鋼 蝶板:不銹鋼、碳鋼完全包覆氟塑料
閥桿:碳鋼鍍鎳磷、不銹鋼 閥座:PTFE、PCTFE、FEP、PFA 彈性條(墊):Si
驅動裝置:組合件

五、D(6,9)41Fs、D341F、D341Fs法蘭襯氟塑料蝶閥部件列表

1、閥體2、蝶圈3、蝶板4、蝶桿5、驅動裝置6、四氟圈7、填料圈8、蝶形彈簧
公稱通徑 L
mm
D
mm
D1
mm
D2
mm
b
mm
n-Фd
mm
f
mm
蝸輪裝置 氣動裝置 電動裝置
A B A B A B
50 108 165 125 102 20 4-18 3 45 120 125 94 162 187
65 112 185 145 122 20 4-18 3 45 120 165 108 162 187
80 114 200 160 133 22 8-18 3 45 120 185 128 162 187
100 127 220 180 158 22 8-18 3 45 120 185 128 162 187
125 140 250 210 184 24 8-18 3 45 120 210 137 162 187
150 140 285 240 212 24 8-22 3 66 150 224 160 162 187
200 152 340 295 268 26 8-22 3 85 170 295 182 409 513
250 165 370 350 320 28 12-22 4 85 170 382 228 409 513
300 178 445 400 370 28 12-22 4 106 205 382 228 409 513
350 190 505 460 430 30 16-22 4 106 205 440 262 409 513
400 216 565 515 485 32 16-26 4 130 240 585 332 409 513
450 222 615 565 532 32 20-26 4 155 240 585 332 409 513
500 229 670 620 585 34 20-26 4 169 306 585 332 409 513
600 267 780 725 685 36 20-30 5 198 324 642 380 409 513
700 292 895 840 800 40 24-30 5 200 335 702 438 409 513
800 318 1015 950 905 44 24-33 5 241 356 702 438 409 513
900 330 1115 1050 1005 46 28-33 5 241 356 1890 440 409 563
1000 410 1230 1160 1110 50 28-36 5 241 356 1890 545
